电力隧道、电缆夹层及配电室是输变电系统的重要组成部分,其内部空间狭窄、密闭性强,且大量敷设高压电力电缆。此类场所的照明设计面临特殊矛盾:正常运行时人员出入极少,但一旦需要进行巡检、检修或故障处置,照明系统须即刻提供充足照度;同时,电缆火灾事故中浓烟快速弥漫,应急照明和疏散标志灯是保障运维人员安全撤离的关键设施。传统常明灯方案能耗高、灯具光衰快,且长期运行后应急电池组容量下降,紧急时刻可能无法达到额定应急时间。荣朗防爆科技有限公司针对上述问题,提出基于智能感应控制、消防应急联动与过电压防护三重架构的系统性解决方案。

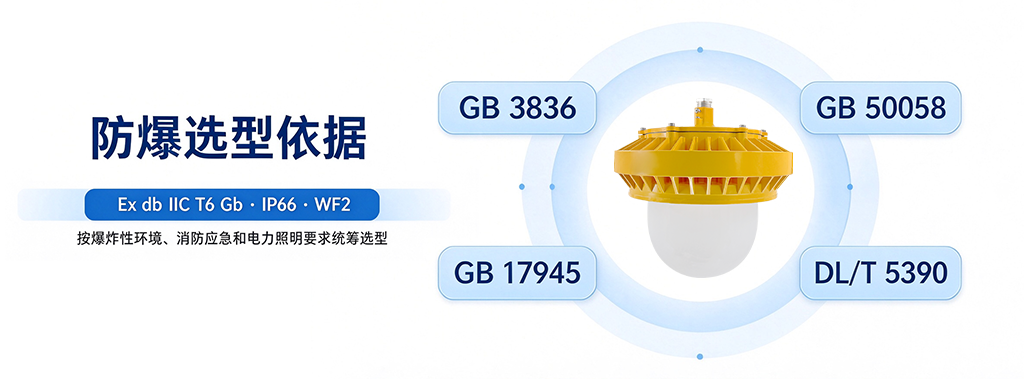

设计依据与适用标准
电力隧道及配电室智能防爆应急照明系统的设计,须同时满足以下技术规范:GB 3836系列《爆炸性环境》(适用于存在可燃气体或粉尘的电缆通道)、GB 50058-2014《爆炸危险环境电力装置设计规范》、GB 17945《消防应急照明和疏散指示系统》、DL/T 5390-2014《发电厂和变电站照明设计技术规定》以及GB/T 17626《电磁兼容 试验和测量技术》系列标准。防爆灯具选型应依据现场危险区域划分确定,电缆隧道入口及邻近油气管道区域可能划为2区或非危险区,但紧邻含油电缆或充油设备的区段须按爆炸性环境考虑,推荐选用Ex db IIC T6 Gb等级灯具,确保氢气、甲烷及油气挥发物环境下的安全适配。

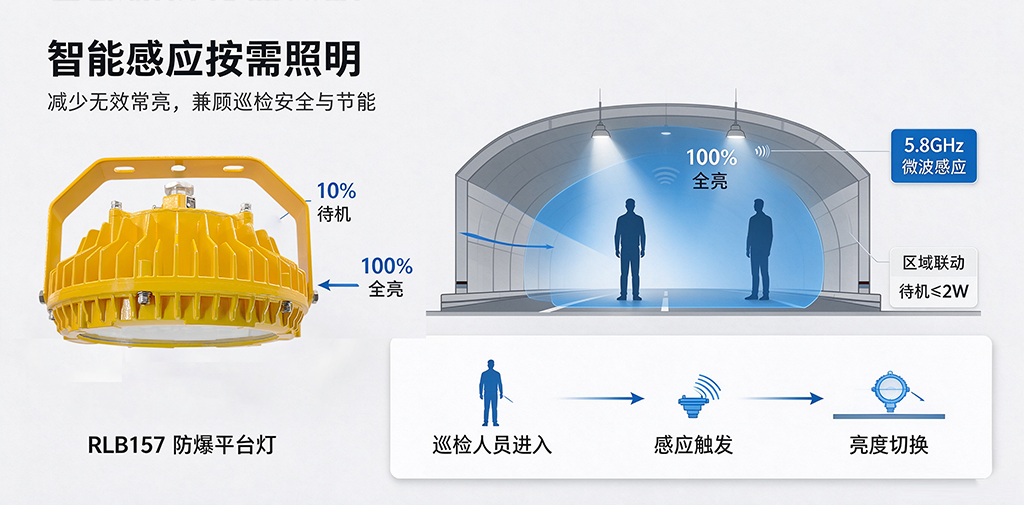

智能感应按需照明控制
在隧道及电缆沟内,照明灯具按每隔8~10米的间距布置,推荐采用RLB157紧凑型LED防爆平台灯,该灯具功率覆盖40W至100W,超薄外形设计可适应1.5米净高空间的安装要求,防爆标志Ex db IIC T6 Gb / Ex tb IIIC T80℃ Db,防护等级IP66,防腐等级WF2。每盏灯具内置5.8GHz微波感应模块与Zigbee无线通讯模块。微波感应技术相比被动红外探测具有更宽的探测角度(360°)和更远的探测距离(8~12米),且不受环境温度变化及粉尘遮挡影响,适用于电缆隧道内气流稳定但温湿度波动较大的工况。
控制逻辑设定如下:当无人或无移动物体时,灯具保持10%额定功率的微光照明状态(待机功率低于2W),维持基础能见度并满足监控摄像机的补光要求;当微波感应器检测到人员或巡检车辆移动时,所在区域及前后相邻的2~3盏灯具在0.3秒内自动提升至100%满负荷照明,实现"人来灯亮、人走灯暗"的区域联动效果。区域联动机制确保人员行进方向的前方照明提前开启,消除"光跟随人走"带来的视野盲区与不安全感。结合定时控制策略,在夜间或无人值守时段可设置为间隔一亮一的方式进一步降低能耗,但在消防联动触发时须强制切换至全亮模式。
以下是RLB157防爆平台灯关键技术参数对照:
| 参数项目 | 技术规格 |
|---|---|
| 防爆标志 | Ex db IIC T6 Gb / Ex tb IIIC T80℃ Db |
| 额定功率 | 40W / 50W / 70W / 100W |
| 防护等级 | IP66 |
| 防腐等级 | WF2 |
| 额定电压 | AC220V 50Hz(AC85~260V可选) |
| 功率因数 | >0.95 |
| 色温范围 | 5500~6000K(可定制4000K) |
| 显色指数 | Ra≥70 |
| 感应方式 | 5.8GHz微波感应,探测范围8~12m |
| 通讯协议 | Zigbee无线自组网 |
| 待机功耗 | ≤2W(10%微光状态) |
| 引入装置 | G3/4" |

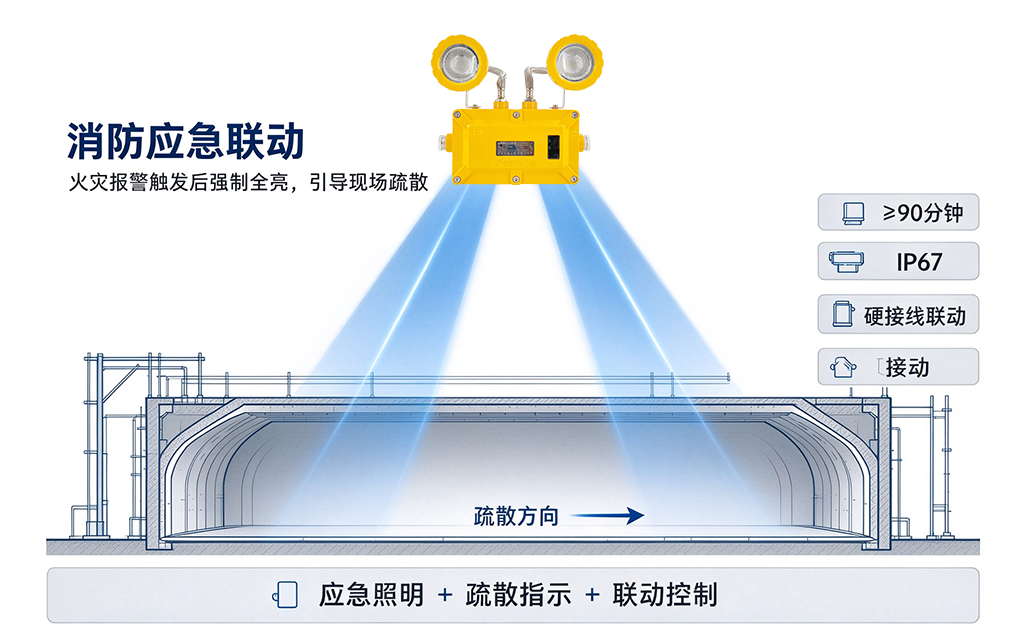

消防应急联动与疏散照明
电力隧道电缆火灾具有蔓延迅速、浓烟毒性强、温度急剧升高的特点,应急照明系统须在火灾报警触发后无条件投入,不受市电中断影响。系统设计采用消防报警硬接线与通讯冗余联动方式:当火灾探测器(感烟或感温)或DCS系统发出火灾确认信号后,通过硬接线继电器干接点启动应急模式,强制所有智能感应灯具切换至100%全亮状态,同时点亮防爆消防应急标志灯,指示疏散方向。
RLB52防爆消防双头应急照明灯具作为应急照明主力配置,其技术参数如下:额定功率2×4W,应急时间≥90分钟,防护等级IP67,可在隧道积水或高压水枪冲洗工况下正常工作,防爆标志Ex db IIB T6 Gb / Ex tb IIIC T80℃ Db,适用于大部分电缆隧道IIB级气体环境。对于存在IIC级气体(如氢气冷却发电机组的电缆通道)的场所,应选用防爆标志为Ex db eb ib IIC T6 Gb的应急标志灯,功率3W,同样满足≥90分钟应急时间。两类应急灯均内置磷酸铁锂电池组,具备过充保护(单芯≥4.25V切断充电)、过放保护(单芯≤2.5V切断输出)、短路保护和温度保护功能,市电中断后实现零延时无缝切换。
应急标志灯的面板采用高透光率阻燃材料,表面亮度不低于50 cd/m²,满足GB17945对透烟性能的要求,在浓烟环境下仍能保持可辨识的疏散指示。每套应急灯配置LED状态指示灯(绿色主电、红色充电、黄色故障),支持手动自检和月度自动检测功能,检测记录可上传至消防控制室集中管理,便于运维人员及时掌握电池老化状态。
应急照明系统与正常照明的切换逻辑如下表:
| 触发条件 | 正常照明状态 | 应急照明状态 |
|---|---|---|
| 正常运行(无人) | 10%微光(感应待机) | 待机,电池浮充 |
| 正常运行(有人) | 100%全亮(区域联动) | 待机,电池浮充 |
| 消防报警(市电正常) | 强制100%全亮 | 强制100%点亮(主电供电) |
| 消防报警(市电中断) | — | 100%点亮,电池独立供电≥90min |

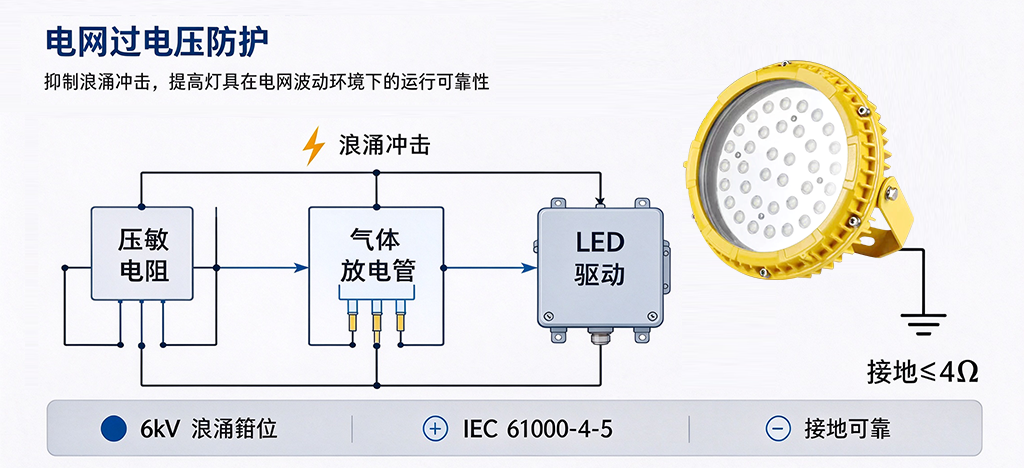

电网过电压防护与电磁兼容设计
电力隧道通常敷设于发电厂或变电站地下,邻近大型变压器、断路器及GIS设备,倒闸操作和雷击感应会在交流电源线上产生操作过电压和浪涌电压,幅值可达数千伏,持续时间数百微秒至数毫秒。普通LED驱动电源缺乏有效防护,在多次过电压冲击下,整流桥、PFC开关管及电解电容极易击穿损坏,导致隧道照明大面积失效。RLB157驱动电源在设计阶段即纳入多级防护架构:输入端配置压敏电阻(压敏电压620V,通流容量10kA)与气体放电管(直流击穿电压470V,通流容量10kA)组成的二级防雷电路,可将6kV浪涌电压箝位至安全水平,符合IEC 61000-4-5标准四级要求(线对线±2kV,线对地±4kV,可承受6kV峰值)。
电磁兼容性方面,隧道内密集敷设的电力电缆在正常运行时产生工频磁场,倒闸操作时产生快速瞬变脉冲群。驱动电源依据GB/T 17626标准通过以下试验:电快速瞬变脉冲群抗扰度(±2kV,5kHz/100kHz重复频率)、静电放电抗扰度(接触放电±6kV,空气放电±8kV)、射频电磁场辐射抗扰度(10V/m,80MHz~1GHz)及工频磁场抗扰度(100A/m)。上述试验确保灯具在强电磁干扰环境下仍能维持稳定照明,不出现频闪、误动作或保护停机现象。
除电源防护外,灯具外壳的接地端子采用不锈钢材质,接地电阻要求≤4Ω,内部电气间隙与爬电距离按IIC级最高要求设计,确保过电压条件下不发生内部放电现象。

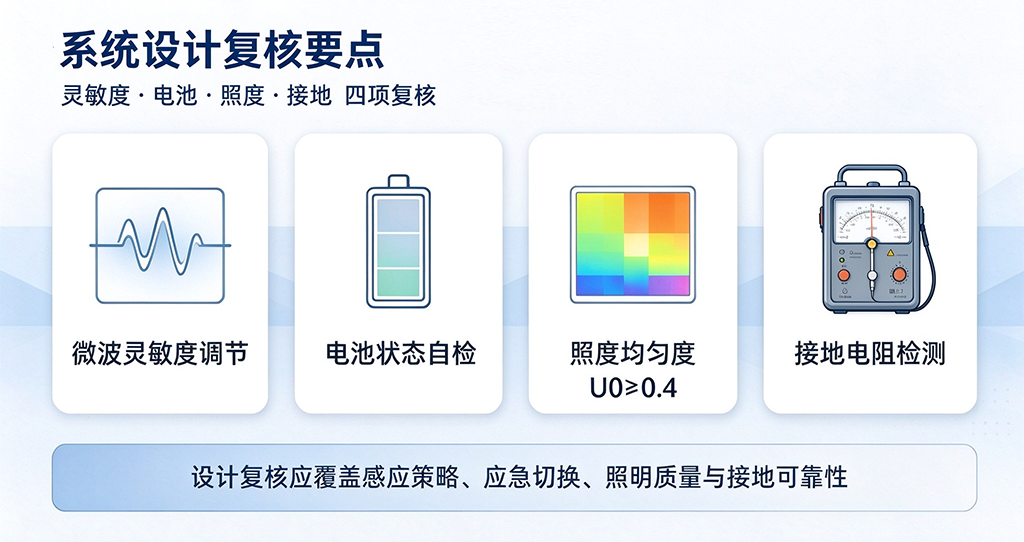

系统设计复核要点与验收清单
在工程设计及施工验收阶段,应重点复核以下技术要点:
微波感应模块灵敏度需根据隧道实际通行频率进行现场调节,避免交通繁忙时段(如巡检车辆频繁通过)导致灯具频繁切换而产生闪烁感。灵敏度调节通过内置电位器或无线配置工具设定,通常将探测距离设定为8米,保持时间设定为60秒(人员离开后全亮维持时间)。
应急照明集中控制须采用硬接线继电器与消防报警系统直接连接,不可仅依赖Modbus、Zigbee等通讯协议触发应急模式,以防止通讯中断或主机失效时应急功能缺失。硬接线触点为无源干接点,动作可靠,响应时间小于100毫秒。
每盏应急灯应配备独立电池组,且具备月度和年度自动检测功能。月度检测为30秒短时放电,年度检测为全容量放电(≥90分钟),检测不合格的电池组应提前更换,避免紧急时刻失效。荣朗应急灯具出厂时默认开启自检程序,用户可通过手持终端读取电池循环次数和容量数据。
隧道内照度均匀度U0(最小照度与平均照度之比)不应低于0.4,以防止明暗交替导致视觉适应不良。设计阶段应使用Dialux软件模拟灯具布置,验证在8~10米间距下的U0值,施工完成后使用照度计在隧道纵向和横向各测点复核,确保均匀度达标。
电缆隧道及配电室的防爆应急照明系统集成智能感应、消防联动与过电压防护三项技术,既可实现无人时段深度节能(实测某2×600MW火电厂电缆隧道改造后年照明耗电量下降72%),又能确保火灾或市电中断等紧急状况下应急照明可靠投入。照明系统选型应以实际危险区域划分、环境条件及消防验收标准为依据,按上述技术要点逐项设计、安装和验收,为电力设施运维人员构筑安全可靠的照明保障体系。
