针对气体爆炸环境、粉尘爆炸环境及煤矿井下环境的照明新建与智能化改造，荣朗防爆科技有限公司提供从防爆灯具选型、智能控制系统到工程实施的全栈式解决方案。本方案以“让用电更安全、更节能”为核心目标，融合了Ex db/eb/tb等多重防爆结构、宽电压浪涌保护、ESD静电防护以及DALI/蓝牙Mesh智能控制技术，已在石油、化工、煤炭、制药等行业的数百个项目中成功应用。
适用环境与不适用范围
本方案适用于以下典型爆炸性环境：
气体爆炸环境（Zone 1/2）如石油炼化装置区、化工车间、天然气站、喷漆房、溶剂仓库；
粉尘爆炸环境（Zone 21/22）如粮食筒仓、饲料加工、煤粉制备、铝镁粉尘车间、制药固体制剂车间；
煤矿井下（Ⅰ类）如综采工作面、掘进巷道、运输大巷、机电硐室。需要特别说明的是；
Zone 0区域（连续存在爆炸性气体）不在本固定式照明系统范围内，该区域只能采用Ex ia本质安全型便携灯具，用户应提前核实现场分区图。
采购方在方案设计前须提供四项关键输入：爆炸危险区域划分图（含Zone分区及释放源位置）、可燃性物质清单（含引燃温度分组T1~T6及爆炸极限）、环境温度与腐蚀性介质类型（确定防腐等级WF1/WF2）、照明控制需求及与上位系统的对接要求。缺少任何一项都可能导致选型错误。
设计依据与关键条款引用
除通用标准GB/T 3836系列、GB 50058外，本方案严格遵循以下强制性条款，确保合规性：
| 标准编号 | 条款号 | 内容要点 | 对本方案的约束 |
|---|---|---|---|
| GB 50058-2014 | 第5.3条 | 爆炸危险区域内电气设备保护级别(EPL)与区域等级的对应关系 | 确定各区域灯具最低EPL等级(Ga/Gb/Gc, Da/Db/Dc) |
| GB 3836.15-2024 | 第8.4条 | 电缆引入装置的选型与安装要求 | 明确防爆挠性管/格兰头规格，密封圈匹配公差±0.5mm |
| GB 3836.16-2024 | 第6.2条 | 初始检查与定期检查的项目及周期 | 制定运维检查表，隔爆面间隙≤0.15mm |
| GB/T 39021-2020 | 附录A | 智能照明系统功能及性能分级 | 确定系统功能配置等级(至少2级) |

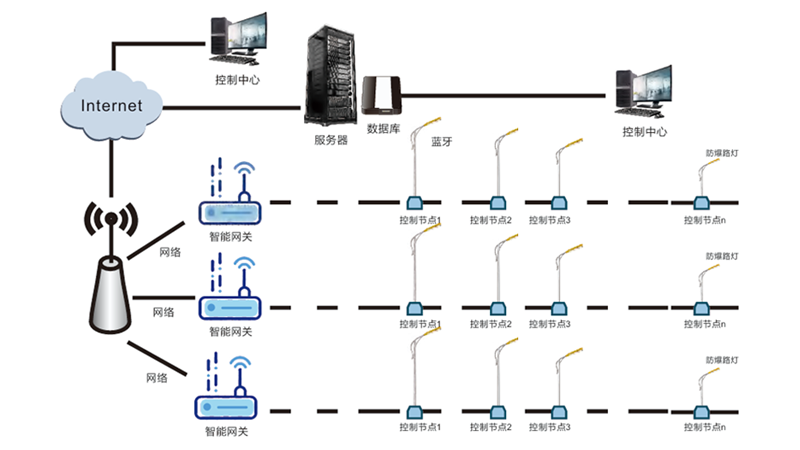

系统架构与通信方案技术对比
智能照明控制系统是提升节能率与运维效率的核心。目前主流的通信方案包括DALI有线、蓝牙Mesh无线和Zigbee无线，三者的技术特性差异较大，需要根据项目具体条件选择。下表汇总了关键参数对比：
| 参数 | DALI有线 | Zigbee无线 | 蓝牙Mesh无线 |
|---|---|---|---|
| 物理层 | 双绞线(无极性) | IEEE 802.15.4 2.4GHz | BLE 5.2+ 2.4GHz |
| 最大节点数 | 64个/总线段(可加中继) | 理论65000，实际≤200 | 理论32767，实际≤150 |
| 通信距离 | 300米(线缆) | 100米(视距),穿墙20-40米 | 80米(视距),穿墙15-30米 |
| 抗电磁干扰 | 高(差分信号) | 中(2.4GHz频段拥挤) | 中(跳频能力较强) |
| 安装成本 | 需布线,防爆电缆费用高 | 免布线,网关需防爆引入 | 免布线,适合改造项目 |
| 适用场景 | 新建大型石化装置 | 室外罐区、分散式区域 | 厂房改造、室内车间 |
选型建议：石油化工装置区优先选择DALI有线，抗干扰能力强且便于与DCS集成；煤矿井下巷道采用RS485总线(Modbus RTU)；既有厂房改造推荐蓝牙Mesh，无需重新敷设防爆电缆；室外大型罐区推荐Zigbee或LoRa以覆盖远距离节点。
对于需要混合组网的场景，可在防爆区与非防爆区交界处部署有线‑无线网关。无线天线必须通过防爆天线引入装置(Ex d IIC Gb)接入危险区域，且天线增益不超过5dBi。工程参数方面：每个DALI总线段不超过64个灯具；蓝牙Mesh单子网建议≤80节点；系统响应时间单灯指令≤2秒，群控(50盏以内)≤5秒，满足日常巡检及应急联动需求。
防爆设备选型细则
防爆灯具及附件的选型必须根据现场分区、气体或粉尘级别、温度组别综合确定。下表中给出了不同区域允许的防爆型式和EPL等级：
| 区域 | 气体环境EPL | 允许的防爆型式(举例) | 粉尘环境EPL | 允许的防爆型式 |
|---|---|---|---|---|
| Zone 0 | Ga | Ex ia(仅便携式) | — | — |
| Zone 1 | Gb | Ex db, Ex eb, Ex mb, Ex de | Zone 20 | Ex ta, Ex iaD |
| Zone 2 | Gc | Ex nA, Ex nR, Ex ec | Zone 21 | Ex tb, Ex ibD |
| 煤矿井下 | Mb | Ex d I, Ex e I(需冲击振动试验) | — | — |
从荣朗防爆产品中推荐的灯具及附件选型清单如下：
| 设备类型 | 防爆结构 | 防护等级 | 防腐等级 | 典型要求及荣朗型号示例 |
|---|---|---|---|---|
| LED防爆灯(气体Zone1) | Ex db eb mb | IP66 | WF2 | 功率30-200W,光效≥130 lm/W;RLB156/RLB158-B/RLBX97系列 |
| LED防爆灯(粉尘Zone21) | Ex tb | IP66 | WF2 | 外壳温度≤T80℃,无积尘死角;RLB121(Ex nR型) |
| 防爆控制箱(内置智能控制器) | Ex db或Ex de | IP66 | WF2 | 不锈钢304/316L,厚度≥2mm;内置DALI网关/PLC |
| 防爆接线箱 | Ex e / Ex db | IP66 | WF2 | 铝合金/工程塑料,端子魏德米勒/菲尼克斯 |
| 防爆挠性连接管 | Ex db/Ex eb | IP66 | WF2 | 长度500/700/1000mm,管螺纹G1/2~G4 |
选型时还需特别注意：气体环境Zone1中常用的IIC等级(如氢气、乙炔)须选用Ex db IIC，而IIB等级(如丙烷、乙烯)可用Ex db IIB；粉尘环境须关注外壳最高表面温度，应低于粉尘云的最低点燃温度减去75K。
核心功能的技术实现与性能指标
单灯控制器是智能照明的执行单元，其功能规格直接决定了系统能力。荣朗防爆灯具内部集成或外置的控制器具备以下核心功能：
| 功能项 | 实现方式 | 技术指标 |
|---|---|---|
| 开关控制 | 继电器/PWM | 继电器寿命≥10万次;PWM频率≥1kHz,无频闪 |
| 0-10V/DALI调光 | 模拟量输出/DALI接口 | 调光范围5%-100%,线性度≤±3%,无阶梯感 |
| 电能计量 | 专用计量芯片 | 精度1级,采集电压/电流/功率/功率因数 |
| 温度监测 | NTC热敏电阻 | 精度±2℃,范围-40~+125℃,超温报警可设 |
| 固件升级 | OTA无线或有线 | 升级过程照明不中断,失败自动回滚 |
在此基础上，系统可部署多种自动控制策略来挖掘节能潜力。不同策略的触发条件、执行动作及其节能效果如下：
| 策略 | 触发条件 | 执行动作 | 节能率估算 |
|---|---|---|---|
| 人走灯灭(移动感应) | 微波/红外传感器连续120s无信号 | 调至10%亮度或延时关闭 | 70%-80%(通道/仓库) |
| 恒照度控制 | 自然光照度＞300Lux(可设) | 线性降低LED输出,维持工作面照度 | 20%-40%(靠窗区域) |
| 定时降功率 | 22:00-06:00夜间低谷时段 | 调至50%亮度或按曲线渐变 | 约50%(非关键工艺区) |
| 应急联动 | 消防系统干接点信号 | 全功率点亮+疏散标志闪烁 | —(安全强制模式) |
这些策略既可独立运行，也可组合使用。例如在大型仓库中，白天采用恒照度+定时降功率，夜间采用人走灯灭，综合节能率可超过75%。
系统集成接口规格
荣朗智能照明系统支持与上层管理平台无缝对接。数据交互协议包括Modbus TCP、OPC UA、MQTT，更新频率为实时数据≤1秒，电能数据周期5分钟，可接入DCS、SCADA或能源管理系统。硬接线联动方面，系统预留消防干接点输入(无源触点)，接收到火灾报警信号后强制所有防爆灯具进入全亮模式，同时输出24V应急疏散信号至标志灯。本安回路需加装隔离栅以确保危险能量不传入现场。
项目实施关键控制点
为确保防爆智能照明工程的合规性与可靠性，必须在设计、安装、验收三个阶段分别把控以下要点：
| 阶段 | 特殊要求 |
|---|---|
| 设计阶段 | 提供照度计算书(依据GB50034-2013);防爆设备清单须附国家防爆合格证编号及有效期 |
| 安装阶段 | 电缆引入装置密封圈与电缆外径匹配公差±0.5mm;内外接地线径分别≥4mm²和≥6mm²(铜芯);隔爆面不得划伤,涂204-1防锈油 |
| 验收测试 | 绝缘电阻测试≥50MΩ(500V兆欧表);隔爆接合面间隙≤0.15mm(IIC类);通信成功率≥99%(连续100次指令) |
运维量化指标
系统投运后，建议采用以下量化指标进行运维考核，以确保长期效益：
| 指标 | 目标值 |
|---|---|
| 照明系统可用率 | ≥99.5%(年故障时间≤43.8小时) |
| 平均故障修复时间(MTTR) | 一级故障(整灯不亮)≤4h;二级故障(通信中断)≤24h |
| 年节能率 | ≥40%(以改造前实际运行电耗为基准,第三方实测) |
| 远程处置率 | ≥60%(日常调光、巡检、报警可远程完成) |
成本构成与投资回收期
项目总投资的典型构成如下：防爆LED灯具(含控制器)占50%~60%；防爆控制箱/网关占15%~20%；通信线缆及防爆附件(格兰头、绕性管、接线盒)占10%~15%；传感器(光照、微波)占5%~10%；管理平台软件占5%~10%；安装调试及培训占10%~15%。
按日运行24小时、工业电价0.8元/kWh、对比传统250W金卤灯综合节能率60%计算，典型项目投资回收期为2~3年。若叠加人工巡检维护成本的减少，回收期可进一步缩短至1.5~2年。
常见技术风险与规避措施
根据荣朗防爆在数百个项目中的经验，以下风险点最为常见，应提前制定规避方案：
| 风险点 | 规避措施 |
|---|---|
| 无线信号穿墙衰减导致控制失灵 | 实施前进行现场RSSI勘测,每跨一堵混凝土墙增加中继节点或改用DALI有线 |
| DALI总线过载(节点超限或线缆过长) | 按装置区设独立网关,每总线≤64灯具,总线长度≤300米 |
| 现场防爆外壳二次钻孔损坏隔爆结构 | 所有电缆引入孔、安装孔工厂预制,现场严禁钻孔、焊接或打磨 |
| 接地不良导致静电积聚或雷击损坏 | 每季度测试接地电阻(≤4Ω),雷雨季前专项检查内外接地线 |
| LED光源光衰过快或早期失效 | 选用CREE/欧司朗/三星灯珠;驱动内置过温保护(铝基板＞85℃时自动降功率) |
荣朗防爆科技有限公司凭借齐全的防爆产品线(防爆LED灯具、防爆配电箱、防爆接线箱、智能控制系统)以及覆盖全国的工程技术团队，已成功为中石油、中石化、中海油、万华化学、国家能源集团等客户交付数百个智能照明项目。我们提供从现场勘测、方案设计、防爆选型、安装指导到运维培训的全生命周期服务，确保每一盏防爆泛光灯、每一个防爆控制箱都在安全、节能、智能的轨道上长期稳定运行。
