传统荧光灯管到LED防爆冷光灯的接线改动

很多厂区的防爆冷光灯原本用的是传统T8荧光灯管（带启辉器和电感镇流器），现在想换成更亮、更省电的LED灯管。有的师傅以为直接拔掉旧灯管，插上新LED灯管就行——这是错误的。传统荧光灯支架内的镇流器和启辉器如果不拆除或短接，LED灯管要么不亮，要么烧毁。以荣朗RLBY52防爆冷光灯（双管，T8灯管）为例，给出改造前后的接线对照、详细步骤和注意事项。现场对照着做，不会出错。

改造前接线（传统荧光灯管）

传统荧光灯管的工作原理：通电后，启辉器接通预热灯丝，然后断开瞬间产生高压，镇流器限流并产生高压点亮灯管。电路中有镇流器（电感式）和启辉器（辉光启动器）两个附加元件。

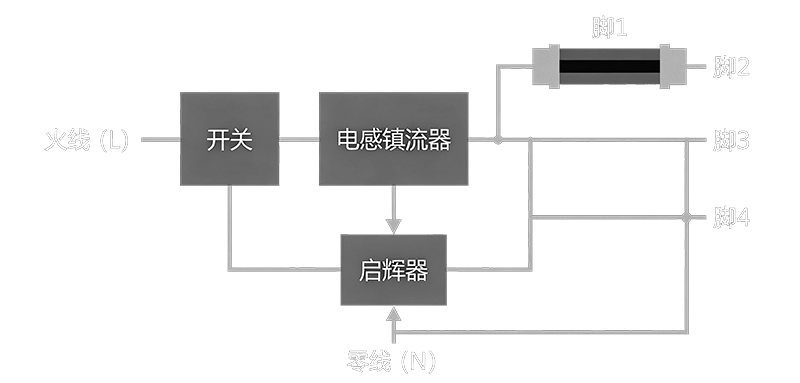

原电路图

简化理解：火线经过镇流器到灯管一端，另一端经过启辉器回到零线。启辉器内部有双金属片，通电时灯丝预热，双金属片跳开产生高压。

改造后接线（LED灯管）

LED灯管不需要镇流器和启辉器。它内部已经集成了恒流驱动电路，只需要提供AC220V电源即可。通常LED灯管要求单端供电（即火线和零线都接在同一端的两个引脚上）。

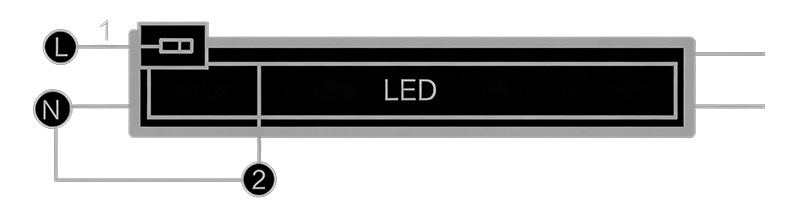

改造后电路图

或者某些LED灯管采用双端供电（L接一端，N接另一端），但较少见。本次以最常见的单端供电为例。

RLBY52具体改动步骤（为例）

准备工作

工具：十字螺丝刀、剥线钳、电工胶带、万用表。

物料：T8 LED灯管（18W，长度与旧灯管一致，通常为600mm/900mm/1200mm），确认是“LED直管”而非“荧光灯管”。

安全：断开RLBY52的总电源（拉闸或关掉对应回路断路器）。

步骤1：拆下旧灯管

打开RLBY52的透光罩（通常通过两侧卡扣或螺丝固定），旋转灯管两端卡扣90°，取下旧荧光灯管。

步骤2：拆除启辉器

找到启辉器（通常是一个圆柱形小塑料件，插在灯座旁的支架上）。逆时针旋转拔下。剪断启辉器底座的两根线，并用绝缘胶带分别包好（或直接拆掉整个启辉器座）。因为LED灯管不需要启辉器，留在线路上可能导致短路。

步骤3：短接或拆除镇流器

电感镇流器通常是一个长方体铁芯线圈，重量较重。有两种处理方式：

方式A（推荐）：直接拆除镇流器。拆下镇流器的两根进线（L进和出线），将进线L（来自开关）与出线（去灯管脚1）直接连接（用接线端子或焊接+胶带）。镇流器本体拆下废弃。

方式B（不拆除但短接）：如果不方便拆除镇流器，将镇流器的输入端和输出端用导线短接（相当于让电流绕过镇流器线圈）。

注意：镇流器如果留在电路中但不断开，其线圈会对AC220V形成感抗，导致LED灯管驱动供电不足，灯管闪烁或不亮。

步骤4：确认灯管供电方式（单端供电）

将万用表置于电阻档（或通断档），测量LED灯管同一端的两个引脚（如左侧两个脚）。如果是单端供电，这两个引脚之间应有几百欧姆至几千欧姆的电阻（内部驱动电路）。如果是双端供电，同一端两个引脚之间为开路。

RLBY52原支架的接线通常是：每个灯管的两端分别接火线和零线（经镇流器）。改为单端供电后，需要重新接线：

原支架线色参考（以单灯管为例）：

左侧灯座：两根线，一根接镇流器出线（火线经过镇流器后），另一根可能是空或接启辉器。

右侧灯座：两根线，一根接启辉器，另一根接零线。

改造后接线：

将左侧灯座的两根线并接在一起（因为LED灯管单端供电需要L和N都接入同一端）。

其中一根接来自开关的火线（经短接后的镇流器进线），另一根接零线。

右侧灯座的两根线悬空（剪断并包好），不接任何电源。

注意：RLBY52是双管灯，需要分别对两个灯管进行改造。

步骤5：安装LED灯管

将LED灯管装入灯座，注意带“L/N”标识的一端应与改造后的供电端（左侧）对应。旋转卡扣锁紧灯管。

步骤6：通电测试

盖上透光罩（先不锁紧），合闸通电。LED灯管应立刻点亮，无闪烁，亮度稳定。如果有不亮或闪烁，断电检查接线。

步骤7：恢复密封

确认正常后，检查所有接线端子紧固，盖上透光罩并锁紧密封螺丝。注意不要压到电线。

常见错误和注意事项

改造后的优势

附：RLBY52改造物料清单（双管）

改造本身不复杂，但必须严格按照电路改动步骤进行。记住：拆除启辉器、短接镇流器、确认单端供电，这三步缺一不可。RLBY52的防爆外壳设计比较紧凑，操作时注意不要损坏密封圈和透光罩。改完后，你的防爆冷光灯就变成了更节能、更长寿的LED冷光灯，且无需更换整灯，成本仅为买两根LED灯管的钱（约60元），人工费自己动手的话为0。

友情提示：如果原灯具已经使用超过3年，且密封圈老化、壳体锈蚀，建议直接换整灯RLBY52（新批次），而不是单独换灯管。因为老旧灯具的防爆可靠性已下降，不值得为省几十元冒安全风险。
