防爆配电箱进出线口怎么选?这是防爆电气工程里最基础也最容易出错的一环。选小了电缆穿不过,选大了密封不严导致进水、失爆;选错了螺纹规格,现场根本装不上。而电缆外径与密封圈匹配,更是直接决定防护等级能否达标。根据荣朗防爆产品参数表及实际工程案例,整理出一套可直接落地的选型方法。
进出线口规格与电缆外径对照表

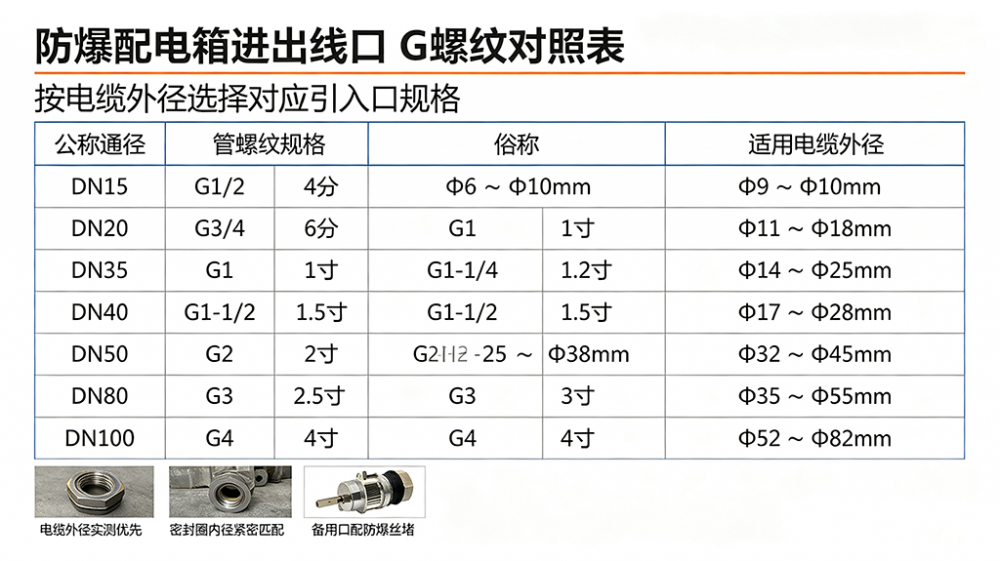

根据GB3836常用G螺纹,进出线口与适用电缆外径对应关系如下:
| 公称通径(DN) | 管螺纹规格 | 俗称 | 适用电缆外径(mm) |
|---|---|---|---|
| DN15 | G1/2" | 4分 | Φ6 ~ Φ10 |
| DN20 | G3/4" | 6分 | Φ9 ~ Φ14 |
| DN25 | G1" | 1寸 | Φ11 ~ Φ18 |
| DN32 | G1-1/4" | 1.2寸 | Φ14 ~ Φ25 |
| DN40 | G1-1/2" | 1.5寸 | Φ17 ~ Φ28 |
| DN50 | G2" | 2寸 | Φ25 ~ Φ38 |
| DN70 | G2-1/2" | 2.5寸 | Φ32 ~ Φ45 |
| DN80 | G3" | 3寸 | Φ35 ~ Φ55 |
| DN100 | G4" | 4寸 | Φ52 ~ Φ82 |
防爆配电箱常用规格为G1/2"至G2",更大规格用于总进线或大电流穿线。进/出线口规格覆盖G1/2 ~ G2-1/2,防护等级IP66,防腐等级WF1/WF2。站内《防爆格兰头选型》一文对螺纹匹配也有详细说明,可对照查看。
选型核心原则
防爆配电箱的密封主要靠引入装置里的橡胶密封圈。选型必须守住三条:

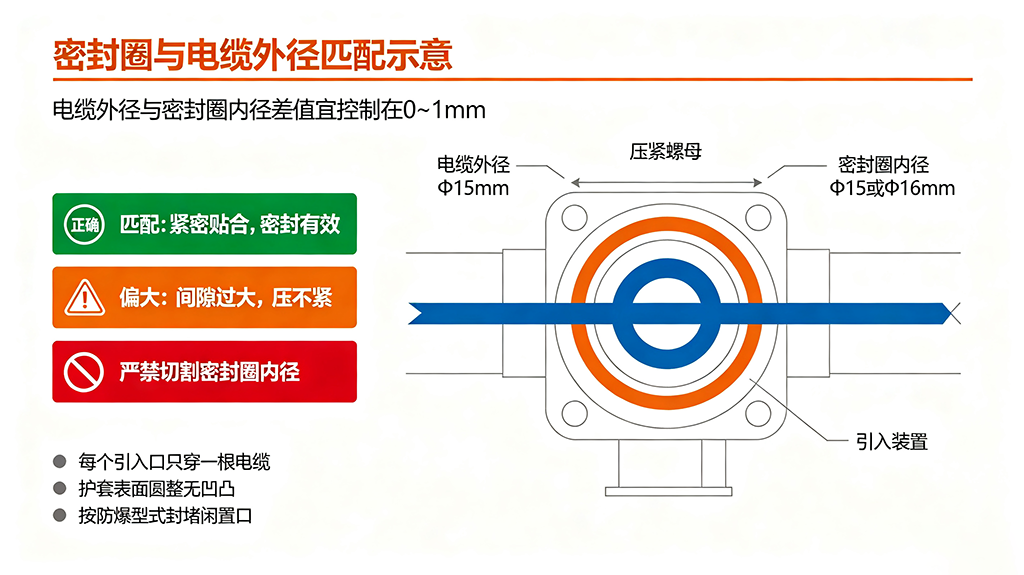

电缆外径 ≤ 密封圈内径,差值控制在0~1mm以内。 比如电缆实测外径Φ15mm,就选密封圈内径Φ15或Φ16mm的引入口。对照上表,Φ15mm落在G1"(Φ11-18)范围内,可用;选G3/4"(Φ9-14)偏小穿不过;选G1-1/4"(Φ14-25)间隙过大,密封圈压不紧。
严禁切割密封圈内径。 现场施工不得自行扩孔或切割密封圈,否则破坏隔爆结构,防爆直接失效。
每个引入口只穿一根电缆。 多芯电缆要整根通过电缆引入装置进入,严禁多根电缆共用一个进线口。关于引入装置的具体结构,可参考站内《电缆引入装置》相关文章。
多回路配电箱必须预留足够进线口
防爆配电箱如BX-(D/M/X)-6K/8K/10K/12K系列,通常有多个回路。每个出线回路对应一个出线口,总进线口单独考虑。选型时统计:
总进线电缆数量及外径 → 确定进线口规格及数量(一般1个)
各分路出线电缆数量及外径 → 确定出线口规格及数量(等于回路数)
预留2~3个备用出线口,用于后期扩容或临时增加设备,备用口必须用防爆丝堵封堵
化工厂一台8回路防爆照明配电箱,现场实际使用6个回路,厂家按6个出线口供货。两个月后要增加两台防爆灯,发现没有预留口,只能重新定制箱子,耽误生产一周。多回路配电箱应至少多预留2个出线口,并配齐防爆丝堵。
电缆外径Φ15mm选错规格导致进水短路
沿海石化项目,现场电缆为3×4mm²铠装电缆,实测外径Φ15mm。采购人员没有核对引入装置表,按经验选了G3/4"(Φ9-14)的配电箱出线口。现场施工时电缆穿不过去,工人用锉刀扩大密封圈内径。安装后运行三个月,遇到台风暴雨,箱体内部严重积水,断路器短路跳闸,全厂装置停车12小时。事故分析报告结论:进线口密封圈被破坏,防护等级从IP66降为IP54,潮气吸入造成短路。正确做法:Φ15mm电缆应选G1"(Φ11-18)或G1-1/4"(Φ14-25),且不得改装密封圈。
提供电缆规格表由厂家预制开孔

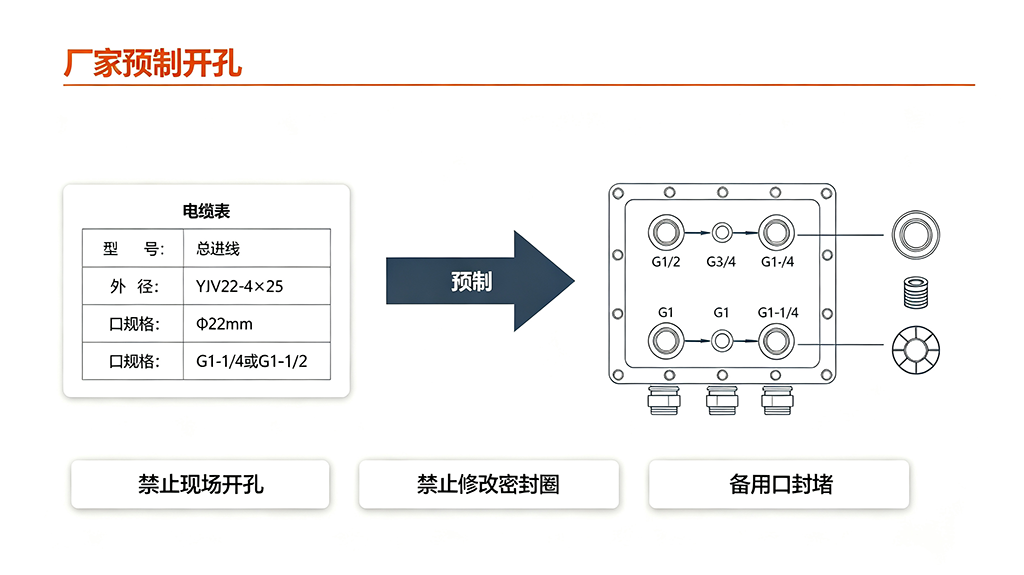

防爆配电箱的进出线口通常是在箱体上预制螺纹孔或焊接防爆接头。最可靠的做法是:
采购前整理《电缆规格明细表》,包含回路编号、电缆型号、电缆外径(实测值)、芯数、电压等级。参考格式如下:
| 回路 | 电缆型号 | 电缆外径(mm) | 芯数 | 推荐进线口规格 |
|---|---|---|---|---|
| 总进线 | YJV22-4×25 | Φ22 | 4 | G1-1/4" 或 G1-1/2" |
| 出线1 | YJV-3×4 | Φ12 | 3 | G3/4" 或 G1" |
将表格发给防爆配电箱厂家,由厂家根据标准在箱体上预置对应规格的进线口螺纹,并配好密封圈和防爆丝堵。现场只需直接穿线拧紧压螺母,禁止现场开孔或修改密封圈。这样既能保证防爆性能、防护等级,又能提高施工效率。
荣朗防爆提供非标定制服务,可根据用户提供的电缆表、元件配置、进出线方向(下进下出、下进上出等)生产完整的防爆配电箱,同时出具防爆合格证和型式试验报告。
防爆配电箱进出线口选型不是小事。记住对照表、电缆外径匹配密封圈、预留备用口并用丝堵封堵、坚决不改造密封圈。采购时交给专业厂家预制,省心、合规、安全。如果您对防爆配电箱进出线口怎么选还有疑问,或需要核对电缆外径与密封圈匹配,欢迎联系荣朗工程师,我们提供免费选型支持。
