二硫化碳车间里装了台T4的LED防爆灯,外壳表面135℃,而二硫化碳引燃温度95℃,这灯就是点火源。氢气引燃温度560℃,乙炔305℃,不同介质对LED防爆灯表面温度的要求天差地别。温度组别选错,防爆结构再完整也是白搭。化工车间LED防爆灯和防爆配电箱选型,温度组别T1到T6必须跟现场可燃物引燃温度一对上。
温度组别

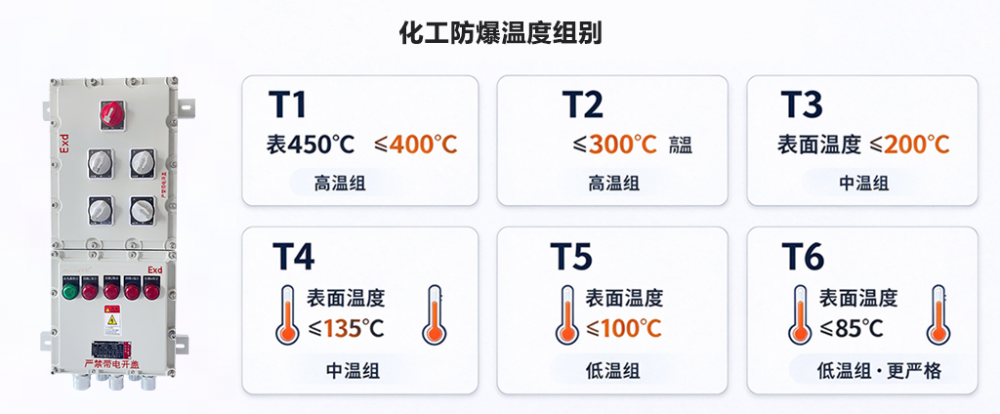

温度组别限定了防爆电气设备在最高环境温度40℃下正常运行时,外壳表面可能达到的最高温度。GB/T3836.1把Ⅱ类电气设备按最高表面温度分成六组:T1对应450℃,T2对应300℃,T3对应200℃,T4对应135℃,T5对应100℃,T6对应85℃。数字越大,表面温度越低,安全等级越高。
LED防爆灯工作时芯片和驱动电源发热,热量传到外壳,表面温度超过介质引燃点,隔爆外壳挡得住内部爆炸,挡不住外壳自己烤燃外部气体。荣朗RLB8183LED防爆吸顶灯防爆标志ExdbIICT6Gb/ExtbIIICT80℃Db,IIC级气体环境和IIIC级粉尘环境双达标,外壳最高表面温度经型式试验验证不超过85℃,氢气、乙炔场所都能用。
温度组别和气体组别
温度组别和气体组别共同构成防爆等级标识,选LED防爆灯和防爆配电箱,两个都要核对。
T1涵盖甲烷、丙烷、苯、甲苯、一氧化碳、氨,对应IIA和IIB。T2涵盖乙烷、甲醇、乙醇、丙酮、乙酸乙酯、乙烯。T3涵盖戊烷、己烷、汽油、柴油、煤油、石脑油。T4涵盖乙醛、乙醚、四氟乙烯,引燃温度低,精细化工和医药中间体合成工序要用。T5代表性物质二硫化碳,气体组别IIC,引燃温度约95℃,LED防爆灯和防爆配电箱必须选T5以上加IIC隔爆结构。T6覆盖T1到T5全部气体环境,前提是气体组别也达标。氢气、乙炔温度组别T1、T2就够,但气体组别是IIC,必须IIC级隔爆外壳,配T6安全裕度更足。温度组别管表面温度,气体组别管隔爆能力,两个都达标,防爆等级才完整。
选型留余量
化工车间温度组别按现场最严格物质定,普通原料仓库只有甲烷、丙烷,T3或T4组别够用,但设备老化和极端工况温升裕度要考虑,推荐T4以上。涉及甲醇、乙醇、丙酮、乙醚的场所,引燃温度多在T2到T4区间,建议T4以上。
存在氢气、乙炔、二硫化碳的高危反应车间或密闭储罐区,必须IIC级隔爆结构,温度组别不低于T5,优先T6。荣朗RLB158防爆泛光灯提供ExdbebmbIICT6Gb配置,通过国家防爆电气产品质量监督检验中心型式试验和ATEX欧盟认证。防爆配电箱选型同样适用,高危区域防爆配电箱也要IICT6起步,防护不低于IP66。温度组别压线选,设备老化后表面温度升高,原本达标的灯具可能越线。T6灯具覆盖T1到T5全部环境,备件管理简单,化工厂区统一选T6省去很多核对工作量。
场景配型
一般原料仓库和包装车间,气体组别多为IIA或IIB,引燃温度高,T3或T4组别LED防爆灯够用。荣朗RLB157平台灯和RLB121防爆灯可作经济型选项,设备保护级别Gb或Gc要跟1区或2区匹配。防爆配电箱选型可以选IIBT4配置。
溶剂回收间和配料间,空气里常有乙醇、乙醚、丙酮,T4到T5组别,优先T6简化备件管理。荣朗RLB8183感应型LED防爆吸顶灯带人体感应,探测8到12米,适合人员间歇通过的通道和楼梯间。
高危反应车间和密闭储罐区,涉及氢气、乙炔、二硫化碳,强制IICT6,防护不低于IP66,防腐不低于WF2。荣朗RLB158满足要求,进线螺纹G3/4英寸,支持钢管或电缆布线,吸顶、壁式支架、吊杆、马路灯式多种安装方式。
消防应急照明和疏散指示也要匹配温度组别,荣朗RLB52防爆消防双头应急灯,ExdbIIBT6Gb,额定功率2×4W,应急时间不少于90分钟。防爆消防应急标志灯ExdbebibIICT6Gb,功率3W,适用于IIC级场所疏散指示。
温度组别选型直接关系AQ3009和GB/T3836系列标准合规性,也是化工企业安全生产标准化的核心环节。LED防爆灯和防爆配电箱选型阶段把温度组别、气体组别、区域划分、防护防腐等级统筹考虑,全生命周期安全风险才能降下来。
