在石油化工装置区、装卸栈台、户外罐区、联合站等爆炸性气体环境（1区、2区）中，RLB156LED防爆投光灯常采用壁挂式安装。现场工程师常遇到一个典型问题：灯具挂在A点（安装高度H），需要照亮B点（水平距离L），灯具的仰角应调至多少度？仰角过大，光斑打向天空，造成光污染与能源浪费，目标区域照度不足；仰角过小，光斑仅集中在灯具正下方，远距离目标区域黑暗。因此，合理计算和调整仰角是发挥灯具照明效率的关键。以下将结合荣朗RLB156可选配的30°、60°、90°三种光束角透镜，给出几何计算公式、不同光束角下的照射偏差容差、现场实操步骤及选型建议。
仰角的计算基于一个简单的几何模型。设H为灯具安装高度（距地面，单位：米），L为灯具垂直投影点至目标照射区域中心的水平距离（单位：米），θ为灯具光轴中心线与垂直方向的夹角（即仰角，单位：度）。基本公式为tanθ = L/H，即θ = arctan(L/H)。该公式假设灯具光轴精确指向目标区域中心。实际应用中，由于光束角有一定宽度，允许±5°的偏差，但不同光束角的容差差异显著。需要注意的是，多数防爆投光灯（含RLB156）的支架刻度标注的是与水平方向的夹角（即俯仰角），换算关系为俯仰角 = 90° - θ。例如，已知H=5米，L=10米，则θ = arctan(10/5) = arctan(2) ≈ 63.4°，俯仰角 = 90° - 63.4° = 26.6°（即光轴向上抬起约26.6°）。现场建议以光轴实际指向目标中心为准，不必过度纠结垂直与水平角的定义，使用倾角仪测量最为直接。
下表汇总了常见安装场景下的速查数据，便于现场快速参考。
| 安装高度H（m） | 水平距离L（m） | 仰角θ（°） | 俯仰角（°） | 推荐光束角 | 典型应用场景 |
|---|---|---|---|---|---|
| 4 | 6 | 56.3 | 33.7 | 60° | 装卸平台局部照明 |
| 5 | 10 | 63.4 | 26.6 | 60° | 装置区通道照明 |
| 6 | 15 | 68.2 | 21.8 | 30° | 罐区内侧壁照明 |
| 8 | 20 | 68.2 | 21.8 | 30° | 远距离投光 |
| 3 | 5 | 59.0 | 31.0 | 90° | 近距离大范围照明 |
RLB156LED防爆投光灯可选配30°、60°、90°三种光束角透镜（还可选偏光30°用于洗墙）。不同光束角下，同样的角度误差造成的照射偏差完全不同。以灯具功率50W、照射距离15米为测试条件，在暗室中测量中心照度，得到以下典型数据：30°透镜的中心照度约为45 lx，光斑直径约8.0米，允许角度偏差为±3°，最佳照射距离为20~50米，推荐用于远距离聚焦照明，如罐体顶部或高塔；60°透镜的中心照度约为22 lx，光斑直径约16.0米，允许角度偏差为±7°，最佳照射距离为10~30米，适用于通用工业场景，如装置区和通道；90°透镜的中心照度约为12 lx，光斑直径约25.0米，允许角度偏差为±12°，最佳照射距离为5~15米，适合近距离大范围照明，如电缆沟或泵房。核心结论是：30°透镜光线集中、照度高，但对安装角度极其敏感，必须精确计算并微调；60°透镜兼顾照度与覆盖范围，角度容差大，是大多数工业场景的首选；90°透镜照度较低但光斑大，适合低矮空间或大面积均匀照明，通常需要多灯组合使用。

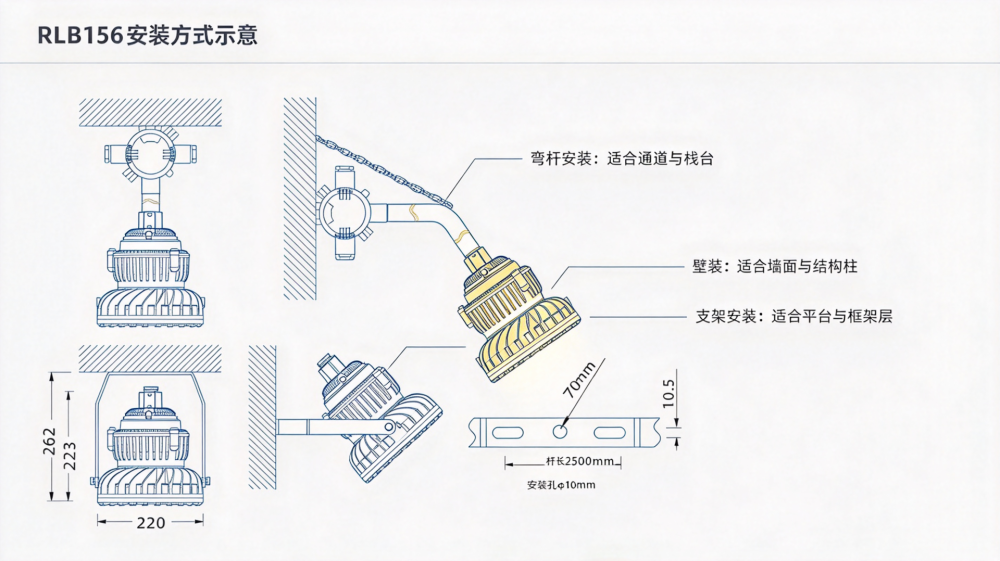

在进行安装角度计算前，确认灯具型号及技术参数是前提。RLB156LED防爆投光灯的主要技术参数如下：额定功率可选20W至100W，额定电压为AC220V 50Hz（宽电压AC85V~260V设计），外壳防护等级IP66，防腐等级WF2（户外防强腐蚀），防爆标志为Ex db IIC T6 Gb / Ex tb IIIC T80°C Db，可用于1区、2区、IIA、IIB、IIC类气体环境及21区、22区粉尘环境。光源色温为5500~6000K（可订制其他色温），进线螺纹为G3/4"，引入电缆为Φ8~Φ12mm，可选光束角包括30°、60°、90°及偏光30°（洗墙用）。外形尺寸（A型）为Φ280.5×360×164.5mm，安装方式有壁挂式、座式、吸顶式（支架可调角度），光源寿命≥50000小时，光效为90~150 lm/W（视具体配置）。RLB156为IIC级防爆结构，适用于氢气、乙炔等高危气体环境，且通过ATEX、CCC等认证。
现场壁挂式安装首先准备工具：激光测距仪（测H和L，精度±0.1m）、倾角仪（或手机角度测量APP，精度±0.5°）、内六角扳手（调整RLB156支架两侧紧固螺丝），夜间试灯时可选配照度计。
操作流程分为四个阶段：
精确测量阶段，用激光测距仪测量安装高度H（灯具光中心距地面高度）及水平距离L（灯具垂直投影点至目标区域中心）。
理论计算阶段，代入公式θ = arctan(L/H)计算仰角（与垂直方向夹角），再换算为俯仰角（=90°-θ）。
初步调整阶段，松开支架两侧紧固螺丝，将灯具调整到计算角度，用倾角仪靠在灯具散热鳍片平面或支架基准面上确认角度，然后预紧螺丝。
夜间点亮验证是关键步骤，通电后观察光斑落点：若光斑偏上（打向空中），说明仰角过大，应减小俯仰角（调低灯头）；若光斑偏下（集中地面），说明仰角过小，应增大俯仰角（调高灯头）；若光斑偏左或偏右，则需调整水平旋转座。微调至光斑中心覆盖目标区域后，最终完全拧紧所有紧固螺丝，并涂抹防锈油于螺纹处。
在现场操作中，一些常见错误及快速纠正方法可参考下表。
| 现象 | 主要原因 | 纠正方法 |
|---|---|---|
| 光斑大部分打在空中 | 仰角过大（光轴过高） | 减小仰角（降低灯头指向） |
| 目标区域昏暗，仅地面亮 | 仰角过小（光轴过低） | 增大仰角（抬高灯头） |
| 光斑偏移目标左侧/右侧 | 水平角未校准 | 松开水平旋转座，左右微调 |
| 使用30°透镜，中心过亮边缘暗 | 光束角太窄，距离远 | 更换60°或90°透镜，或增加灯具数量 |
| 夜间试灯后，白天发现偏差 | 未充分紧固，震动移位 | 重新调整并拧紧，使用防松垫圈 |
针对不同的应用场景，下表给出了综合选型与安装建议，涵盖安装高度、水平距离、推荐功率、光束角、计算仰角及安装要点。
| 应用场景 | 安装高度H | 水平距离L | 推荐功率 | 推荐光束角 | 计算仰角θ | 安装要点 |
|---|---|---|---|---|---|---|
| 装置区通道 | 5~6m | 8~12m | 50W | 60° | 55°~65° | 允差较大，快速安装 |
| 罐区内壁 | 6~8m | 15~20m | 80W | 30° | 65°~70° | 需精确调角，建议夜间实测 |
| 装卸栈台 | 4~5m | 5~8m | 40W | 60° | 50°~60° | 注意防震动，加装防松装置 |
| 电缆沟/泵房 | 3~4m | 3~5m | 30W | 90° | 45°~60° | 宽光斑，多灯交错布置 |
| 远距离高塔 | 10m | 30m | 100W | 30° | 71.6° | 必须精确计算并现场验证 |
最终需要强调的是，角度计算是理论值，现场应以点亮实测为准。建议在夜间无环境光干扰下进行最终调整，并记录实际安装角度以便后期维护。通过科学的计算和细致的现场调试，可以确保RLB156防爆投光灯在各类工业场景中发挥最佳的照明效果，既满足照度要求，又避免能源浪费。
