防爆丝堵怎么选?防爆堵头验收标准是什么?这是现场采购和验收人员问得最多的问题。防爆丝堵,也叫防爆堵头、防爆密封堵头,荣朗型号BSD质量优，直接决定整台防爆配电箱、接线箱、控制柜的防爆性能与防护等级是否有效。备用进线口没堵好,水汽、灰尘、腐蚀性气体从缝隙进去,轻则短路,重则失爆。从产品参数、验收标准、常见问题、采购建议四个维度,整理一份可直接用于现场验收与选型的指南。站内防爆配电箱进出线口选型|G螺纹对照表与密封圈匹配对螺纹匹配有详细说明,可对照查看。

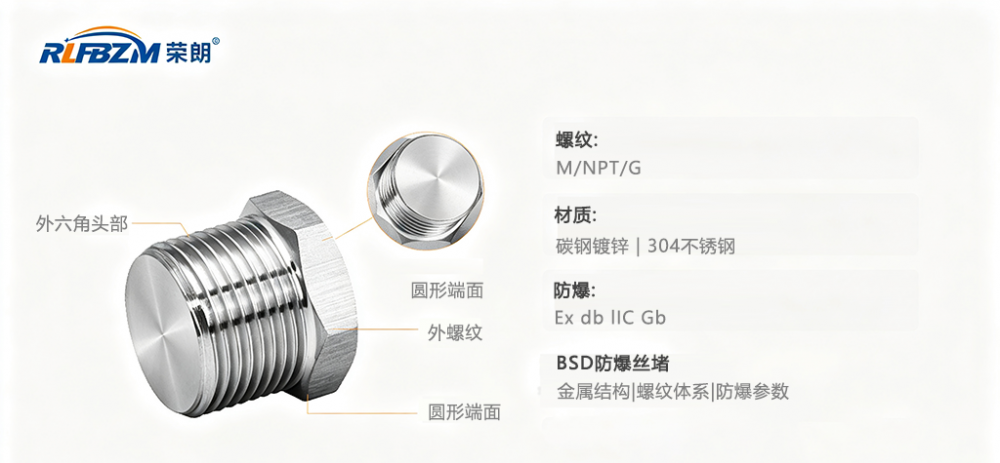

BSD防爆丝堵产品参数
适用于爆炸性气体环境1区、2区及粉尘环境21区、22区,可用于IIA、IIB、IIC级爆炸性气体混合物场所。
防爆标志:Ex db IIC Gb / Ex eb IIC Gb / Ex ta IIIC Da
防护等级:IP66
防腐等级:WF1/WF2
材质:优质碳素钢、304不锈钢、316不锈钢、黄铜
进线口螺纹:M公制螺纹、NPT管螺纹、G管螺纹,可按用户要求特制,并可制作变径堵头
常用规格与适用电缆外径对照如下:
| 公制螺纹 | NPT螺纹 | G管螺纹 | 适用电缆外径(mm) | ΦA(mm) | B(mm) | L(mm) |
|---|---|---|---|---|---|---|
| M20×1.5 | 1/2″ | 1/2″ | Φ6-10 | 31 | 27 | 25 |
| M25×1.5 | 3/4″ | 3/4″ | Φ10-14 | 41 | 36 | 28 |
| M32×1.5 | 1″ | 1″ | Φ12-17 | 50 | 45 | 30 |
| M40×1.5 | 1-1/4″ | 1-1/4″ | Φ15-23 | 55 | 50 | 30 |
| M50×1.5 | 1-1/2″ | 1-1/2″ | Φ18-33 | 70 | 65 | 32 |
| M63×1.5 | 2″ | 2″ | Φ26-43 | 85 | 80 | 35 |
| M75×1.5 | 2-1/2″ | 2-1/2″ | Φ30-50 | 100 | 94 | 36 |
| M90×2 | 3″ | 3″ | Φ38-60 | 125 | 120 | 36 |
| M115×2 | 4″ | 4″ | Φ48-80 | 125 | 120 | 36 |
户外强腐蚀环境建议选不锈钢材质。适用温度范围-50℃至+90℃,配合密封腻子使用可进一步优化密封效果。密封结构支持选配耐油橡胶密封垫或防爆密封腻子。可定制不锈钢材质,防护等级IP68,适用于强腐蚀环境。

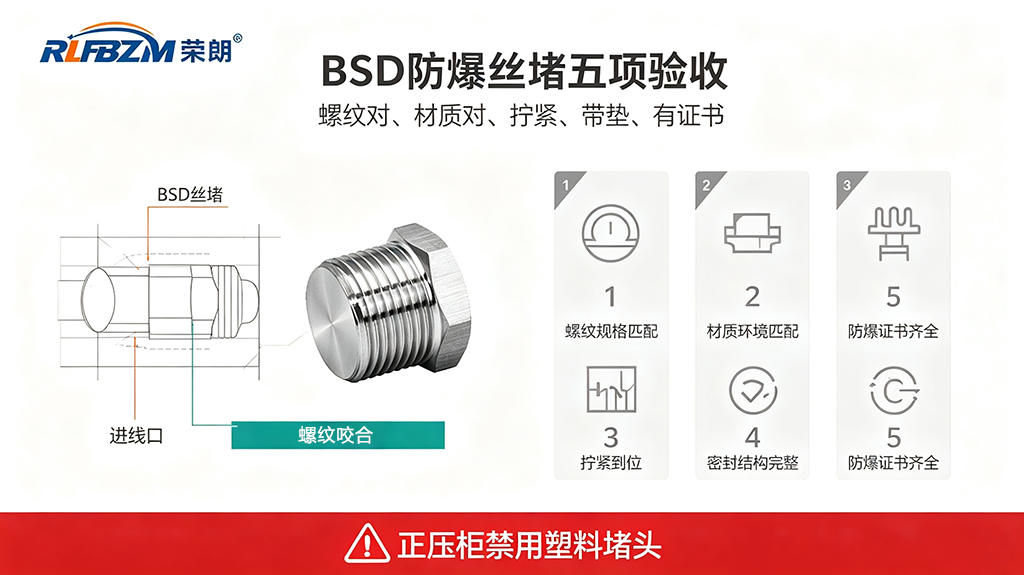

防爆丝堵验收检查表
以下5项验收内容,缺一不可。建议逐条记录并拍照存档。
| 序号 | 检查项 | 验收标准 | 不合格示例 | 验收方法 |
|---|---|---|---|---|
| 1 | 螺纹规格匹配 | 丝堵螺纹规格必须与箱体进线口螺纹完全一致（如G1/2、G3/4、M20×1.5等） | 用G1/2丝堵封堵G3/4口（会松动或掉入） | 目视标识，用同规格箱体接口试拧 |
| 2 | 材质环境匹配 | 室内干燥环境用碳钢镀锌；室外潮湿/腐蚀环境必须用304或316不锈钢 | 沿海项目使用碳钢镀锌，3个月严重锈蚀 | 目视外观，用磁铁测试（不吸为不锈钢） |
| 3 | 拧紧到位 | 徒手拧到底后，用扳手再拧紧1/8圈（约45度） | 仅轻微拧入，手可转动 | 徒手检查是否松动，必要时用扭矩扳手验证 |
| 4 | 密封圈/垫完整 | 平面密封结构必须附带完好、无老化的耐油橡胶密封垫或已填充防爆密封腻子 | 密封垫丢失、开裂或材质过硬不贴合 | 目视检查，手电筒从箱内照射（无光透为合格） |
| 5 | 防爆合格证齐全 | 丝堵本体或包装须有独立防爆合格证和CCC认证标识，且与箱体防爆等级匹配 | 供应商用普通镀锌堵头（无Ex标识）冒充 | 核对证书，查看产品本体“Ex”永久性标志 |
对于PXK正压型防爆配电柜,严禁使用塑料堵头。正压柜工作时内部气压会反复波动,塑料堵头可能被崩飞,必须使用金属材质丝堵并验证气密性。
常见问题及工程后果
用普通镀锌堵头冒充防爆丝堵。 普通堵头没有隔爆螺纹和密封结构。一旦箱体内发生爆炸,火焰会直接沿螺纹间隙冲出,引爆外部环境。GB/T 3836.2—2021要求隔爆外壳的引入口必须使用经认证的隔爆堵头。
螺纹不对强行拧入。 损坏箱体进线口螺纹,导致整个箱体防爆失效,只能整体报废处理。某化工厂因使用G3/4丝堵强行拧入G1/2口,造成螺纹滑丝,配电箱整台更换。

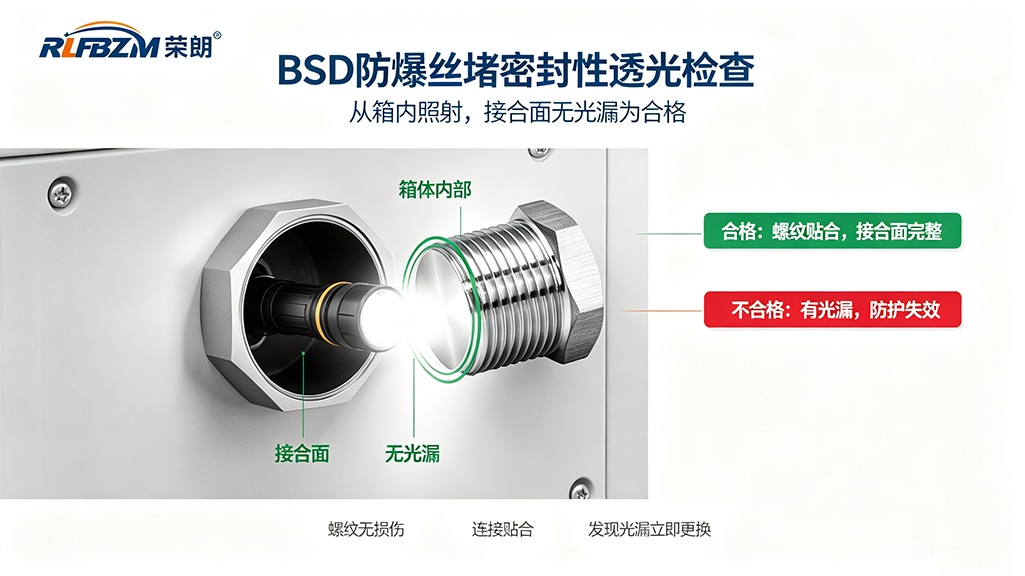

漏装密封垫或密封垫老化。 无法达到IP66防护等级。水汽、灰尘、腐蚀性气体从缝隙进入,引起内部元件短路、腐蚀或爬电。检测方法:用手电筒从箱体内向外照射,若看到光透过丝堵与箱体接合面,则判定不合格。
批量采购与备件建议
| 建议项 | 具体操作 | 目的 |
|---|---|---|
| 备货系数 | 按箱体进线口总数 × 20% 计算采购数量 | 应对现场临时封堵需求 |
| 额外备件 | 在上述基础上再增加10%作为库房周转备件 | 避免因丢失或损坏影响工期 |
| 规格统一 | 项目中尽量统一进线口规格，如全部选用G3/4或M25×1.5 | 减少配件种类，降低管理成本 |
| 材质优先 | 预算允许时，直接选用304不锈钢，尤其沿海、化工、海上平台项目 | 一劳永逸解决腐蚀问题 |
| 附带工具 | 随货配发对应规格的防爆专用扳手或开口扳手 | 确保安装扭矩符合要求 |
适用场景与选型依据
BSD防爆丝堵适用于爆炸性气体环境1区、2区,气体组别IIA、IIB、IIC(包括氢气、乙炔、二硫化碳等);可燃性粉尘环境21区、22区。典型场所包括石油开采、炼油化工、制药军工、海洋石油平台、油轮、加油站、喷漆车间、煤矿(非采掘面)等。环境温度-50℃至+90℃,配合密封腻子使用。防护需求为需要达到IP66(防尘、防强烈喷水)且长期耐腐蚀的场景。
实际工程中,防爆丝堵常与以下配件组合使用,建议一并验收:
| 配件名称 | 配合作用 | 荣朗型号示例 |
|---|---|---|
| 防爆隔离密封盒 | 用于钢管布线系统，防止火焰通过管路传播 | BMH-Z / BMH-Y系列 |
| 防爆挠性连接管 | 连接设备与钢管，补偿安装偏差，同时隔爆 | BNG系列（I/II/III型） |
| 防爆密封接头 | 用于铠装电缆引入，夹紧电缆同时密封 | BDM系列 |
| 防爆穿线盒 | 用于管路分线、拐弯，配合丝堵封堵不用的出口 | BHC系列 |
丝堵与这些配件的螺纹接口、密封形式、防爆标志必须保持一致。防爆丝堵虽小,却是防爆电气完整性的最后一道门。验收荣朗BSD或任何品牌的防爆堵头时,务必执行5项验收检查表,拒绝“差不多就行”的侥幸心理。
一句话口诀:螺纹对、材质对、拧紧带垫有证书,正压柜忌塑料,手电照射无光漏。
防爆丝堵怎么选、防爆堵头验收标准,说到底就这几条。如需核对防爆丝堵规格或采购非标定制,欢迎联系荣朗工程师,我们提供免费选型支持,电话400-117-5515。
