大型化工仓储与物流分拨中心的空间特征和作业方式与普通厂房存在差异。化工粉料、粮食饲料、煤粉、金属粉末在装卸、输送、分拣、包装过程中持续产生粉尘,料仓内部、斗提机底部、除尘器内部属于20区或21区,传送带落料点、包装口、装卸区多为21区或22区。这类场所空间高大、货架密集、照度要求高,灯具既要保证作业面亮度均匀,又不能成为粉尘点燃源。粉尘防爆和气体防爆在标准体系上相互独立,GB 12476系列针对可燃性粉尘环境,与GB 3836气体防爆体系不能互相替代。RLB8183防爆低顶灯和RLB157防爆平台灯是荣朗防爆针对这类场所推出的两款粉尘防爆灯具,以下结合现场实际说明选型要点。
| 参数项 | RLB8183 防爆低顶灯 | RLB157 防爆平台灯 |
|---|---|---|
| 产品类型 | 防爆低顶灯 | 防爆平台灯 |
| 适用场景 | 筒仓内部、地下廊道、转运站、分拨中心分拣线等层高受限区域 | 大型化工仓储高货架区、物流分拨中心装卸平台、卸料区等开阔场所 |
| 额定功率 | 10W、20W | 40W、50W、60W、70W |
| 对应光通量 | 10W：1350lm / 20W：2700lm | 40W：5400lm / 50W：6750lm / 60W：8100lm / 70W：9450lm |
| 防爆标志 | Ex db IIC T6 Gb / Ex tb IIIC T80℃ Db | |
| 粉尘组别 | IIIC，向下兼容全部粉尘组别 | |
| 防护等级 | IP66 | |
| 防腐等级 | WF2 | |
| 外形尺寸 | Φ147×154mm | Φ220×150mm |
| 安装方式 | 吸顶式 | 壁挂式、吸顶式 |
| 进线/布线 | 电缆间接引入，进线螺纹G1/2 | 进线螺纹G3/4，钢管布线 |
| 外壳材质/工艺 | 铝合金压铸，高科技喷涂处理；耐磨抗腐、防水防尘；壳体平滑，无外露散热格栅 | 铝合金压铸成型，表面高压静电喷塑；抗腐蚀；壳体平滑，无外露散热格栅 |
| 透明件 | 进口PC材料，透光率高，抗冲击 | 高透光钢化玻璃，抗冲击 |
| 光源 | 第四代绿色环保大功率白光LED固态光源 | 国际知名品牌LED光源，SMT表面贴装工艺封装 |
| 寿命 | 50000小时 | |
| 配光/光线 | 光线集中；光线柔和无眩光；安装间距可适当缩小 | 中窄配光减少光损；适合分拨作业对颜色识别的要求 |
| 感应功能 | 可选配光控人体感应功能；含待机、全功率、自动关闭逻辑 | 可选配光控人体感应功能 |
| 温升/结温 | LED光源结温≤85℃；壳体稳态温升≤30℃ | |
| 认证 | 气体隔爆+粉尘外壳保护双认证 | |
照明环境特殊性
大型化工仓储的库房层高普遍在8到12米,货架密集排列,粉尘在货架间沉积后清理难度较大。物流分拨中心的传送带和分拣线连续运转,落料点粉尘浓度高,包装口附近存在粉尘飞扬。这些区域的照明灯具表面会积尘,如果灯具外壳有散热格栅或鳍片,粉尘会堵塞散热通道形成绝热层,热量积聚到一定程度可能引燃粉尘层。
另一个问题是静电,粉尘气流高速摩擦灯具表面,如果外壳为普通塑料或非防静电喷塑,表面体积电阻率可达到10¹²Ω以上,静电电位可积累到几千伏,与接地金属件之间放电时,火花能量可点燃悬浮粉尘云。粉尘防爆灯要求非金属外壳或外壳非金属部件的表面电阻率不超过10⁹Ω,选型时需核对该指标。
照度需求
物流分拨中心作业面照度有明确要求。分拣作业平面的维持平均照度不应低于300勒克斯,精细识别区域如模糊面单、细小条码的工位建议提升到500勒克斯。通道和非持续作业区域照度可维持在150勒克斯以上。色温推荐4000K到5000K中性白光,显色指数Ra不低于80,高显色性光源可还原包裹颜色和印刷文字,是分拣作业的基础。
高大空间的光分布具有特点。货架密集排列会遮挡光线并形成暗区,灯具布设需通过配光曲线计算,确保照度均匀度不低于0.7。层高较高的区域应选用中配光或窄配光灯具,减少光损,将光线送至作业面。
RLB8183防爆低顶灯
RLB8183防爆低顶灯采用低顶紧凑结构,外形尺寸Φ147×154mm,总高度低,适用于筒仓内部、地下廊道、转运站、分拨中心分拣线等层高受限区域。额定功率覆盖10W和20W两档,对应光通量分别为1350lm和2700lm,光线集中,安装间距可适当缩小,适用于狭长通道和低矮空间布灯。采用吸顶式安装、电缆间接引入方式,进线螺纹G1/2,安装接线按该方式执行。
RLB8183防爆低顶灯的防爆标志为Ex db IIC T6 Gb / Ex tb IIIC T80℃ Db,具备气体隔爆和粉尘外壳保护双认证。防护等级IP66,防腐等级WF2,外壳采用铝合金压铸工艺并进行喷涂处理,具有耐磨、抗腐、防水、防尘性能。透明件采用进口PC材料,透光率和抗冲击性能满足使用要求。光源采用第四代大功率白光LED固态光源,光效和能耗指标符合要求,标称使用寿命50000小时,可减少维护频次。光线采用无眩光设计,可降低作业人员眼睛疲劳。可选配光控人体感应功能,自然光低于临界亮度时灯具进入待机状态并开启感应,感应到物体移动后以全功率工作,一段时间内没有检测到移动物体时回到待机状态,自然光高于临界亮度时自动关闭并停止感应。
RLB157防爆平台灯
RLB157防爆平台灯功率覆盖40W、50W、60W、70W四档,对应光通量分别为5400lm、6750lm、8100lm、9450lm,可满足大型化工仓储高货架区、物流分拨中心装卸平台、卸料区等开阔场所的高照度需求。外形尺寸Φ220×150mm,支持壁挂式和吸顶式安装,进线螺纹G3/4,钢管布线,灯具配备安装支架,可根据需要调节安装角度。光源色温5500至6000K,可定制色温,显色指数满足分拨作业对颜色识别的要求。
RLB157防爆平台灯的防爆标志为Ex db IIC T6 Gb / Ex tb IIIC T80℃ Db,防护等级IP66,防腐等级WF2,外壳采用铝合金压铸成型,表面高压静电喷塑,具有抗腐蚀性能。采用高透光钢化玻璃,具有抗冲击性能。配置品牌LED光源,采用SMT表面贴装工艺封装,具有导热性能,显色性满足要求,还具有电路ESD静电放电设计,寿命长达50000小时。LED灯珠采用先并再串、单点单控方式设计,单颗灯珠故障不影响余下灯珠正常工作。恒流驱动电源,宽电压AC85V至260V输入设计,具有开路保护、短路保护、浪涌保护、防雷击保护、过压保护等功能。同样可选配光控人体感应功能,实现按需照明。
两款灯具的壳体均采用平滑设计,无外露散热格栅,避免粉尘在散热通道中积聚形成绝热层。RLB8183防爆低顶灯和RLB157防爆平台灯将LED光源结温控制在85℃以下,壳体稳态温升不超过30℃,粉尘层不会因长期热辐射升至点燃温度。
场景适配
分拣线、转运站、地下廊道、筒仓内部等层高受限区域,选RLB8183防爆低顶灯。10W和20W两档功率,光通量1350lm和2700lm,低顶结构占用高度低,Φ147×154mm紧凑外形适合狭长空间布灯,吸顶式安装,光线集中,安装间距可调。
高货架区、装卸平台、卸料区、大型分拨中心开阔场所,选RLB157防爆平台灯。40W至70W功率覆盖,光通量5400lm至9450lm,中窄配光减少光损,宽电压恒流驱动适应工业电网波动,单点单控设计用于提高可靠性,壁挂和吸顶两种安装方式适配不同结构。

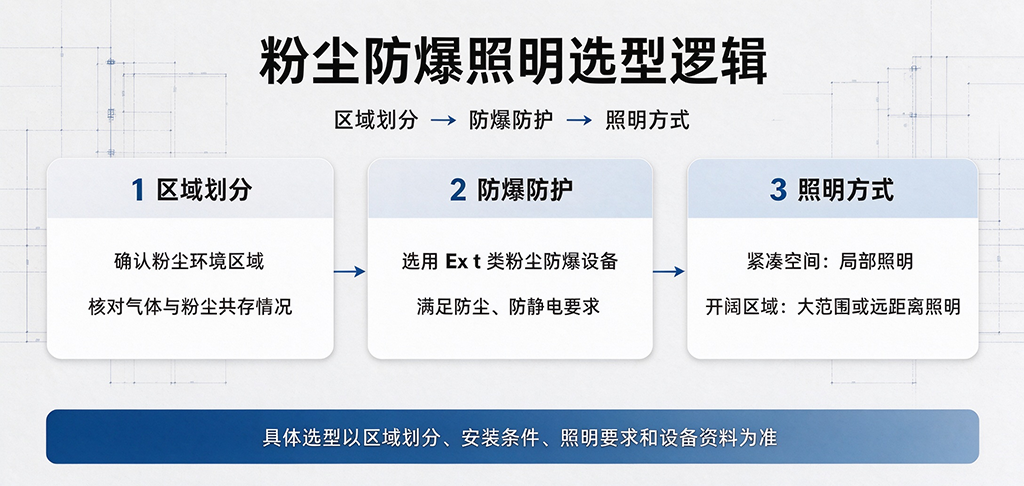

粉尘防爆照明选型核查
按GB 12476.3确认场所粉尘类别和区域划分
导电性粉尘选IIIC级,非导电性粉尘可选IIIB或IIIA级。RLB8183防爆低顶灯和RLB157防爆平台灯防爆标志均为IIIC,向下兼容全部粉尘组别。
核对防爆标志完整性
铭牌或防爆合格证上必须完整标注“Ex tb IIIC T80℃ Db”,温度组别T80℃应低于现场粉尘最小点燃温度减去50℃安全裕度。
确认防静电处理和接地配置
表面涂层必须是防静电环氧粉末,表面电阻率在10⁶至10⁹Ω范围内。安装时接地线截面不小于4mm²,接地电阻不超过4Ω。
确认防护等级和外壳完整性
防护等级不低于IP66,现场验收检查密封圈是否变形、缺失或装错位,紧固螺栓扭矩应符合8至10N·m,透明件表面不得有裂纹或深划痕。备用进线口用防爆丝堵密封,不得使用普通金属堵头。
对照防爆合格证和型式试验报告溯源核查
证书里的型号、防爆标志、制造商与产品铭牌应一致,证书有效期应覆盖交货日期。型式试验报告里粉尘箱试验和粉尘层温升试验两个均应包含。
大型化工仓储与物流分拨中心的粉尘防爆照明,维护重点在于保持壳体清洁和密封完好。每季度清理RLB8183防爆低顶灯和RLB157防爆平台灯表面及透光罩积尘,检查密封圈是否变形、龟裂或错位。每半年检测接地电阻和绝缘电阻,绝缘电阻不低于1MΩ。发现透明件裂纹、深划痕或壳体防腐层剥落,应更换或补涂防爆防腐漆。RLB8183防爆低顶灯的进口PC透明件和RLB157防爆平台灯的高透光钢化玻璃,清理时避免使用尖锐工具刮擦。选用RLB8183防爆低顶灯和RLB157防爆平台灯这类具备气体隔爆和粉尘外壳保护双认证的粉尘防爆灯具,并按分区选型、规范安装和周期维护执行,可用于大型化工仓储与物流分拨中心粉尘环境的照明系统。
