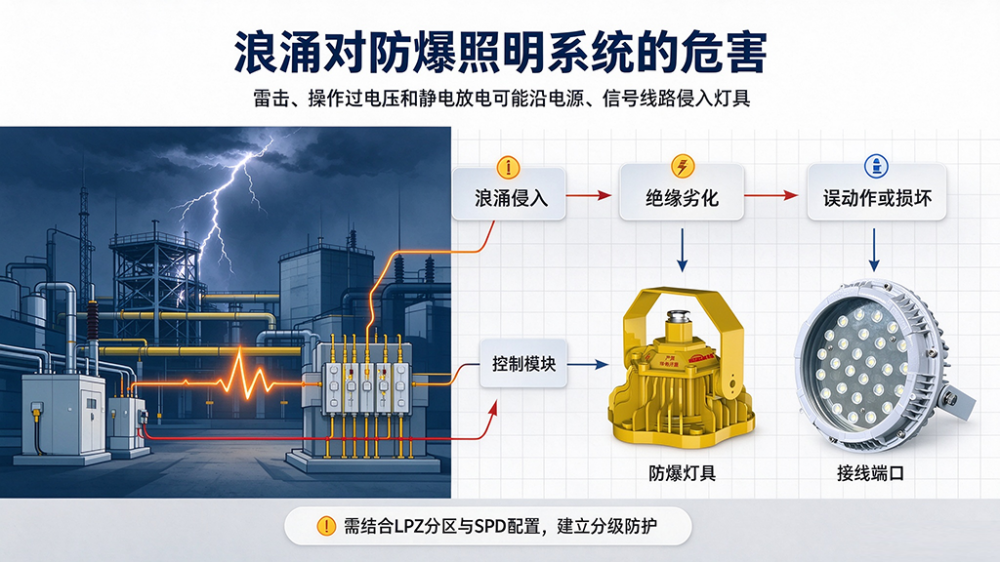

防爆灯具浪涌保护的有效性不取决于灯具内置抑制元件，而取决于建筑物雷电防护分区界面的SPD分级与等电位网络。防爆壳体阻挡的是内部点燃源向外传播，无法阻断沿电源线路侵入的瞬态过电压。单台灯具标注“内置浪涌保护”，仅能确认末端存在抑制元件，不能证明其处于有效分区保护之下。防爆灯具浪涌保护设计应围绕LPZ边界、SPD参数链、过渡电阻和接地条件展开核查。
保护边界与LPZ分区

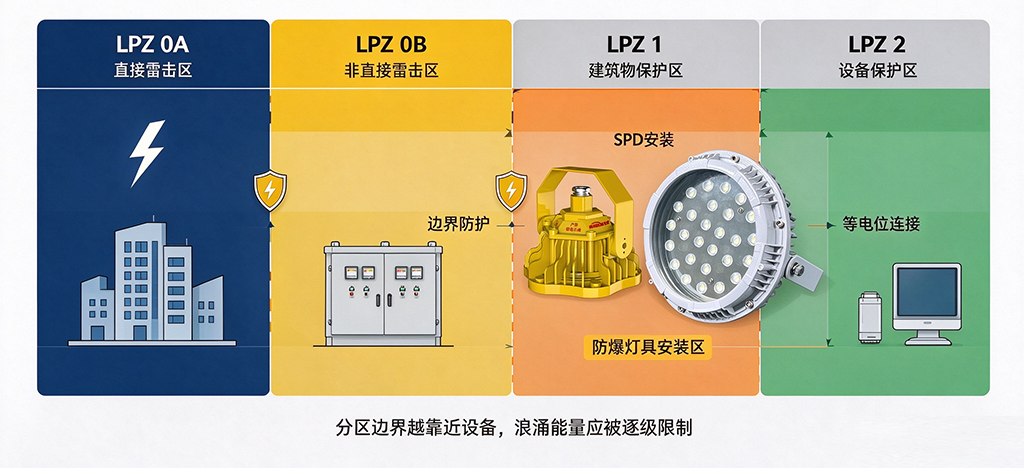

依据GB 50057-2010，建筑物划分为LPZ0A、LPZ0B、LPZ1、LPZ2等雷电防护区，防爆灯具电源线路通常穿越至少一个分区界面。SPD安装位置由LPZ界面决定，不由灯具位置决定。LPZ0A或LPZ0B进入LPZ1的界面，即户外线路进入建筑物处或总配电箱处，应配置Ⅰ级试验SPD，承受10/350μs波形。总配电箱处Ⅰ级SPD的电压保护水平Up应不大于2.5kV，每一保护模式冲击电流值无法确定时不小于12.5kA。LPZ1进入LPZ2的界面，即分配电箱或楼层配电箱处，应配置Ⅱ级或Ⅲ级试验SPD，Ⅱ级试验In不应小于5kA，Ⅲ级试验In不应小于3kA。防爆等级不改变SPD分级要求，Ex db IIC T6灯具的电源入口仍受LPZ界面规则约束。
SPD分级与级间配合

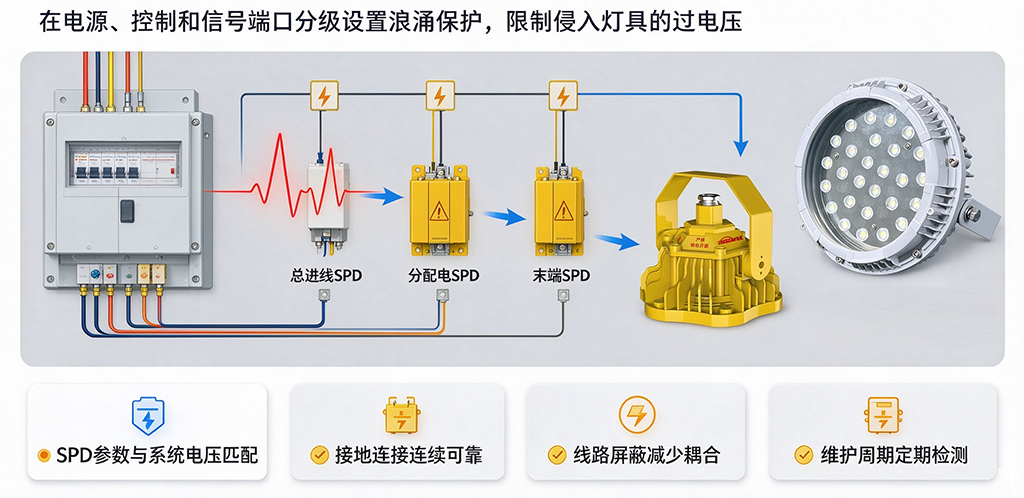

多级SPD串联时，前后级能量配合不会自动成立。GB 50057-2010第6.4.5条要求靠近设备的SPD与上游SPD在能量上配合，配合资料应由制造商提供；缺少配合资料时按Ⅱ级In不小于5kA、Ⅲ级In不小于3kA控制，但这是最低条件而非配合充分的证明。上级SPD动作后残压若仍高于下级启动阈值，下级不会有效导通，能量将直接作用于灯具端口。级间配合需核对制造商配合表或最小线路距离，不能只看各级SPD单独标注的通流容量。
后备保护与防爆适配
SPD前端需配置后备保护装置，熔断器或断路器作为后备保护时存在选择性难题：SPD劣化短路后需工频电流快速切断，雷电流通过时后备保护不应误动作。专用后备保护装置SCB的设计目标即甄别雷电流与工频续流。易燃易爆场所对后备保护要求更具体，需与SPD通流能力和安装点预期短路电流匹配，不能按普通配电回路断路器规格直接替代。防爆场所使用放电间隙型SPD时还需评估动作时的电弧或火花风险。
等电位与接地控制
SPD将浪涌电流泄放到接地网络，泄放路径有效性取决于等电位连接质量。一般等电位连接措施处过渡电阻不应大于0.2Ω；长金属物弯头、阀门、法兰盘少于5根螺栓连接处，过渡电阻大于0.03Ω时应有金属跨接线。防爆灯具金属外壳、金属穿线管、电缆屏蔽层和接地干线之间若存在未做等电位连接的绝缘段，放电可能发生在灯具内部而非预期泄放路径。接地电阻通用控制值为不大于10Ω，但该值为工频接地电阻，冲击接地电阻在高土壤电阻率区域可能更高，SPD泄放瞬间的电位抬升由冲击阻抗决定。
跨步电压与静电防护
GB 50057-2010第4.5.6条列出防跨步电压措施，包括引下线3m范围内地表层电阻率不小于50kΩ·m，或敷设5cm厚沥青层、15cm厚砾石层，或采用网状接地装置对地面做均衡电位处理。沥青层或砾石层解决地表绝缘隔离，网状接地装置解决电位梯度均衡，两者对应不同风险路径。防爆灯具金属外壳和安装支架若未纳入等电位网络，除雷击浪涌风险外还可能积累静电电荷，设计时需确认同一连接路径是否满足雷击与静电两类泄放要求。
末端模块与核查闭环
荣朗防爆RLB159智能LED防爆泛光灯驱动电源具备浪涌保护、防雷击保护和过压保护，防爆标志覆盖Ex db eb mb IIC T6 Gb与Ex tb IIIC T80℃ Db，适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区；RLF157三防平台灯驱动电源同样集成浪涌保护与防雷击保护，外壳防护IP66、防腐等级WF2。此类内置模块属于末端剩余能量抑制，不能替代LPZ界面SPD。项目核查应从现场LPZ边界图开始，核对各级SPD参数与配合资料，测量等电位过渡电阻与接地电阻，最后确认后备保护选型及SPD防爆认证覆盖安装位置危险区域类别。
防爆灯具浪涌保护设计的主体是分区、分级、等电位与后备保护的系统配合，内置浪涌模块仅为末端防线。以LPZ边界确定SPD布置，以参数链和配合资料控制残压，以过渡电阻和接地条件保证泄放路径成立，方能避免保护等级错配与验收返工。
