爆炸性危险场所LED防爆灯具的腔体设计,直接决定防爆安全冗余与长期运行稳定性。很多简易防爆灯采用单腔一体化结构,光源、驱动电源同置一个腔体内,元器件故障电弧、高温极易直接暴露在危险气体环境中,防爆安全边界薄弱。RLB159隔爆型LED防爆泛光灯采用接线腔、光源腔独立分腔布局,将电气接线端子、驱动电源、LED光源组件物理隔离,是气体防爆工况下可靠性优先的结构方案,满足ExdbIICT6防爆体系要求。
分腔结构隔离逻辑
RLB159整机内部光源腔和接线腔由独立隔爆接合面分割为两个互不连通的密闭腔体,腔室之间设置贯通引线隔爆通道,引线通道严格控制隔爆间隙。
光源腔
内置LED发光芯片、光学透镜组件,是主要发热单元。工作热量由壳体散热筋向外传导;腔体内仅保留光源回路,故障风险集中在发光端。
接线腔
独立封闭腔体,容纳驱动电源、接线端子、浪涌保护器件。电缆进线、线路转接全部在接线腔内完成,检修接线无需开启光源腔。
两个腔体各自具备独立隔爆接合面,任一腔体内部发生故障起弧、过热,火焰与高温气体无法跨腔传递。即使驱动在接线腔内出现短路拉弧,也不会直接引燃光源腔侧介质,大幅提升IIC级高危气体环境下的安全余量。
分腔设计四项优势
检修维护不破坏光源腔防爆密封
现场接线、回路改造、电源更换时,仅需要打开接线腔盖板,不需要拆解光源腔的玻璃隔爆面、密封圈。光源腔原有密封、隔爆间隙不会被扰动,避免反复拆装导致隔爆面磕碰、密封圈老化失效,减少防爆失效隐患。
热源分区,降低LED光衰
驱动电源是主要发热源之一,单腔灯具中驱动热量持续向LED板叠加,结温持续走高,加速LED光衰。分腔隔离之后,驱动热源与LED光源分区散热,热量互不叠加,光源结温控制更稳定,有效拉长L70寿命,降低厂区高空灯具更换频次。
电气故障分区管控,抑制故障扩散
驱动开路、短路、浪涌击穿这类电气故障全部限制在接线腔内部。隔爆接合面能够熄灭腔体内爆炸火焰,阻止高温产物窜入光源腔,符合GB/T3836.2隔爆外壳熄焰要求。
布线规范清晰,便于验收巡检
危险区域防爆验收对布线、接地、端子压接有严格要求。所有电缆接入、接地端子都集中在独立接线腔,巡检人员开盖检查线路时,不用直面光源光学组件,接线布局规整,方便监理、安监现场核查。

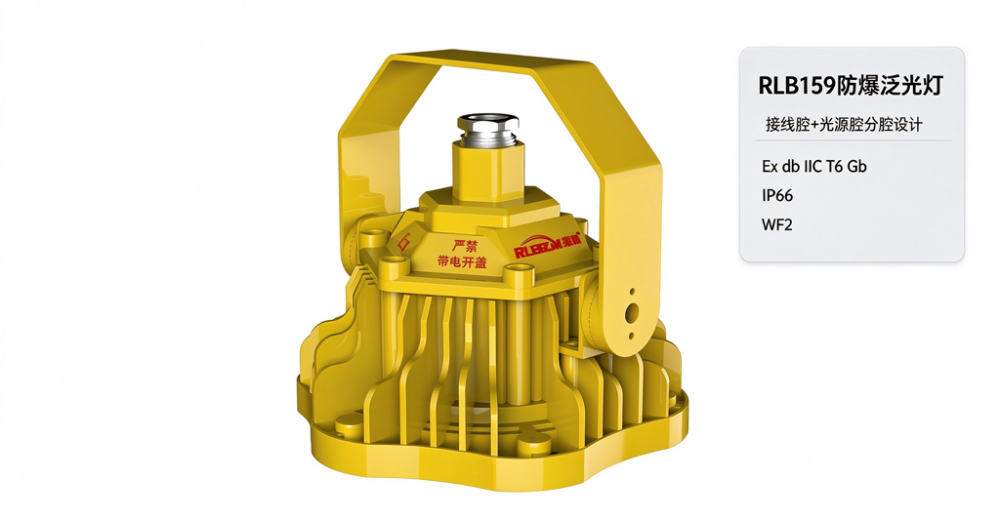

RLB159防爆泛光灯防爆标志:ExdbIICT6Gb;整机防护等级IP66,防腐WF2。双腔壳体为压铸铝合金材质,高压静电防腐喷塑。两个腔体接合面均按隔爆标准加工,接合面宽度、间隙严格遵循IIC隔爆参数。进线口为G3/4隔爆管螺纹,配套密封压紧接头,闲置接口必须使用金属防爆堵头封堵。
RLB159采用接线腔、光源腔分腔设计,核心价值是故障隔离、分区散热、免扰动光源密封。在化工、制药、仓储等1区、2区爆炸性气体场所,对比单腔防爆灯,在防爆安全、长期光衰、现场检修、合规验收上具备明显优势,是高危区域固定照明优先选型方案。
