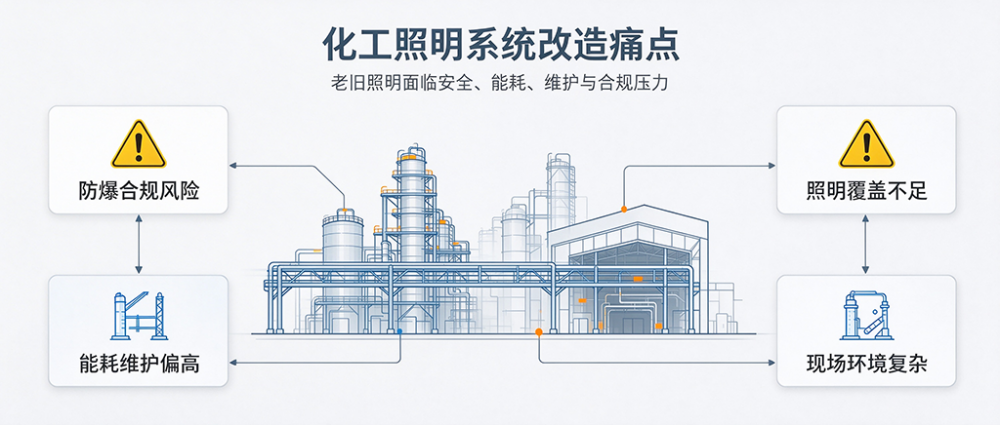

化工照明改造,痛在三个地方,腐蚀性气体常年侵蚀,灯具外壳两年锈穿,密封圈老化失效,防爆性能跟着打折。装置区24小时连续运行,金卤灯八个月换一批,高空作业搭脚手架,单次维护成本超过灯具本身。更麻烦的是,原防爆配电箱回路按老灯具功率配置,改成LED后回路电流大幅下降,但配电箱没跟着换,回路分配不合理,备用回路不够用。装卸平台和管廊区域照明死角多,操作柱位置不合理,现场紧急工况下无法就地切断照明电源。这些问题不解决,换灯只是换了个亮点的方式,安全边界没变。
防爆照明系统硬件架构

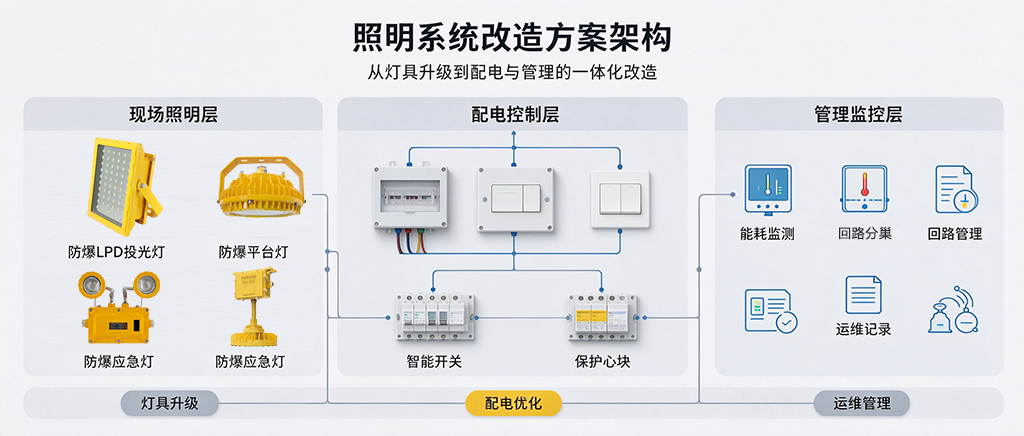

一套完整的化工防爆照明系统,硬件层由四部分构成:LED防爆灯负责装置区核心照明,三防灯覆盖管廊泵房仓库等辅助区域,防爆配电箱统一分配电能,防爆操作柱实现现场就地控制。四类设备不是简单叠加,而是按防爆分区和防腐等级逐级匹配。荣朗防爆在化工行业服务的200多个项目中,这套架构反复验证:LED防爆灯用ExdbebIICT6Gb隔爆型,三防灯用IP65至IP67加WF2防腐,防爆配电箱用BX或BXM系列,防爆操作柱用BZC或BXK系列,防爆等级和防护等级逐级对应,不降级使用。
LED防爆灯与三防灯分区布置
装置区反应釜、储罐区、装卸平台属于1区2区爆炸性气体环境,LED防爆灯选型锁定隔爆型Ex db IIC T6 Gb。荣朗LED防爆泛光灯和防爆投光灯,压铸铝壳体加重防腐涂层,WF2防腐等级,IP66防护,整灯光效120lm/W以上,显色指数Ra≥80。安装高度超过八米的区域用窄配光防爆投光灯精准投射,低矮管廊用防爆泛光灯均匀铺光。管廊、泵房、仓库、隧道这些区域防爆等级要求相对低,但腐蚀环境一样严苛,用三防灯控制成本。荣朗三防灯RLF239模组化固定灯、RLF204天棚灯、RLF300和RLF301道路灯,IP65至IP67防护,WF2防腐,SMC壳体或铝合金壳体,适应潮湿和粉尘工况。装置区核心位置LED防爆灯守住安全底线,辅助区域三防灯补光,整体照度均匀性比单纯堆LED防爆灯更好。
防爆配电箱与防爆操作柱配套
防爆配电箱选型要重新核算回路。原配电箱按金卤灯功率配置,改用LEDLED防爆灯后单灯功率降六成以上,但回路不能简单沿用。合理做法是增加回路数量,降低单回路负载率,预留备用回路应对后续点位增加。荣朗防爆配电箱BX、BXM、BXMD-T系列,ExdbebIICT6Gb防爆等级,IP66防护,断路器额定电流在计算电流基础上提高一档,应对夏季高温和三相负荷不平衡。箱内元件布局留散热空间,避免LED驱动电源热量在密闭箱体内积聚。进线口密封圈与电缆外径匹配,多余进线口按防爆型式封堵。防爆操作柱安装在装置区现场机旁,荣朗BZC、BXK系列防护等级IP66,防腐等级WF2,按钮和指示灯在腐蚀性气体中长期使用不失效。操作柱位置避开物料泄漏点和检修通道,与防爆配电箱配合实现就地启停和远程监控双重功能。
安装密封与改造成败
化工照明改造施工,电缆引入密封是最容易失分的环节。防爆格兰头与防爆密封胶泥双重密封,阻断腐蚀性气体侵入灯体和防爆配电箱内腔。电缆与密封圈紧密配合,电缆断面圆形,护套表面无凹凸。压紧元件用工具拧紧,密封圈压到位。紧固螺栓按对角顺序逐步拧紧,外壳结合面受力均匀。隔爆面涂置换型防锈油,塑料透明件严禁用溶剂擦洗。改造完成后测量绝缘电阻和接地电阻,接地电阻不大于4Ω,绝缘电阻不低于1MΩ。通电前确认所有封堵件到位,内部接线无松动。
化工照明改造的核心逻辑是分区匹配,系统配套,密封到位,维护前置。LED防爆灯守住装置区安全底线,三防灯覆盖辅助区域控制成本,防爆配电箱和防爆操作柱保障供配电和控制可靠性。四类硬件配齐配对,化工照明改造才能在安全合规前提下实现节能和免维护。
