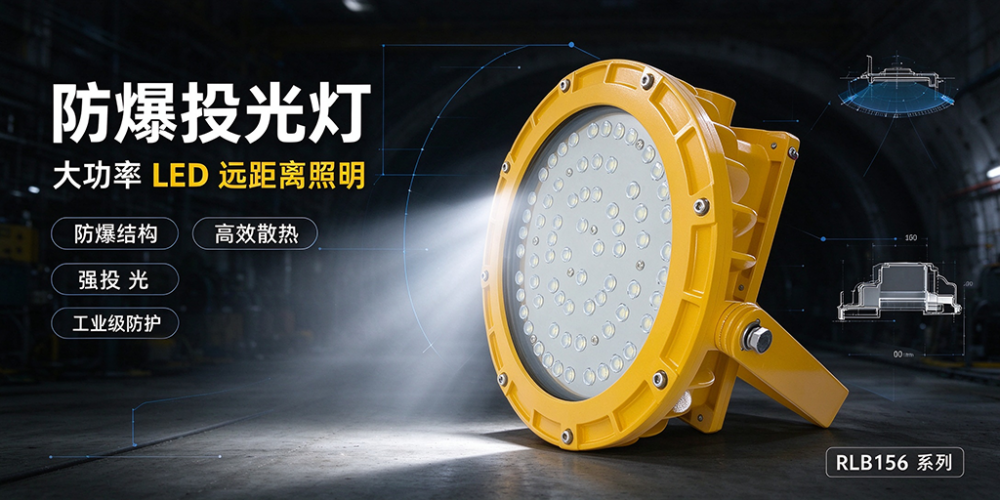

石油炼化厂的罐区、火炬区、装卸栈台,照明距离动辄几十米甚至上百米。普通LED防爆灯照过去,光散了一大半,目标区域照度根本不够。远距离投光照明要解决三个问题:光束得聚得住,光衰得控得慢,电源得扛得住厂区电压波动。荣朗RLB156防爆投光灯就是针对这类场景设计的,下面从配光、散热、电气、安装几个方面拆开讲。
远距离投射对配光的要求
普通投光灯为了照得宽,光束角通常做到120°以上,光通量分散在很大空间里,超过30米照度就掉到可用线以下。RLB156LED防爆投光灯提供两种配光:30°窄光束和60°中光束。配光曲线数据显示,窄光束中心光强是60°中光束的2.5倍左右,大部分光通量被压到轴线方向,适合对储罐顶部、高塔操作平台、火炬头做精准投射。80米外的储罐顶,选100W以上窄光束,安装高度8到12米,向下倾斜15°到20°,目标区域平均照度能到35lx以上,夜间巡检够用。30到50米的中距离,比如装卸栈台、设备区通道,60°中光束在覆盖范围和中心照度之间平衡得更好。
光衰控制决定维护成本
远距离安装的LED防爆灯,坏了要动高空作业车或搭脚手架,维护成本比灯本身还高。所以光效初始值和光衰速率必须重点看。RLB156LED防爆投光灯用SMT贴装LED芯片,芯片到铝基板的热阻小,热量通过高导热铝基板传到铝合金压铸壳体,壳体外有散热筋增加对流面积。结温控制住了,荧光粉热淬灭和芯片缺陷增殖就慢。光源设计寿命50000小时,光通量维持率不低于70%,按24小时连续照明算,3到5年光衰能控制在30%以内。显色指数Ra不低于70,部分批次到80,夜间巡检时管道颜色标识、阀门状态、设备表面状况都能看清,减少误判。
工业电网下的电源可靠性
炼化厂里大电机、变频设备频繁启停,电压波动大,雷雨季感应雷容易沿线路侵入。RLB156LED防爆投光灯的恒流驱动电源针对这种环境做了几件事:宽电压输入AC85V到260V,线路末端电压跌到85V灯还能稳定亮,不闪不灭;集成开路、短路、浪涌、防雷击、过压多重保护,浪涌耐受不低于4kV;功率因数≥0.95,无功损耗小,对厂区电网谐波污染也少。供电半径大、电网品质差的区域,这套电源设计能保证防爆投光灯不出幺蛾子。
支架调节与电缆密封
RLB156LED防爆投光灯配U型安装支架,垂直方向±60°可调,水平方向旋转底座360°。现场安装先按图纸粗调方向,固定底座前对准目标区域;然后通电点亮,夜里或低环境光下看目标中心照度,精细微调;确认最佳角度后锁紧调节螺栓,涂螺纹锁固胶防振动松脱。电缆引入用G3/4"防爆密封接头,电缆外径要跟密封圈匹配,Φ8到12mm。压紧螺母力矩别太大也别太小,大了挤伤密封圈或滑丝,小了压缩量不够密封失效。外壳必须可靠接入现场接地系统,接地电阻按设计要求来。
