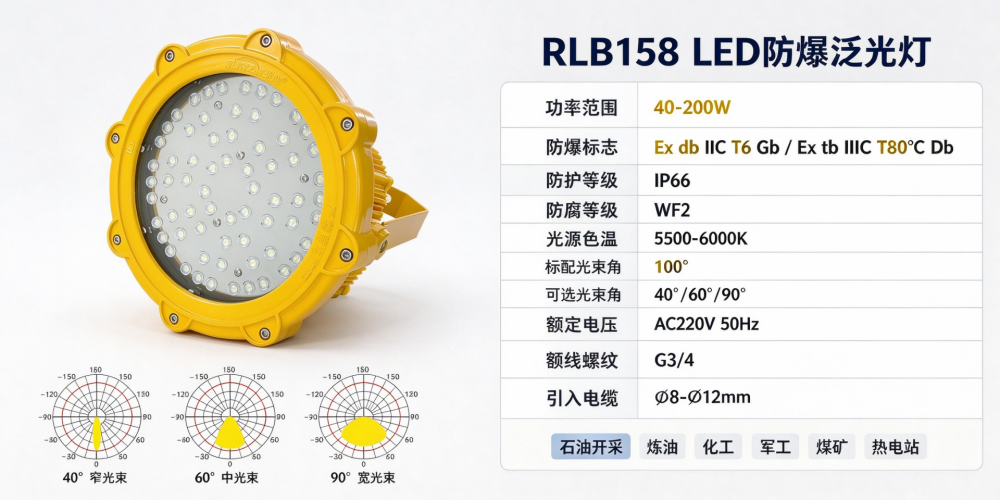

RLB158防爆泛光灯在石油、化工、矿山等危险场所的照明效果,光通量和功率只是基础,真正决定现场亮不亮、匀不匀的是配光曲线。同一只防爆泛光灯,配光设计不同,照度分布可能差出一倍。RLB158防爆泛光灯采用防眩光学透镜配合304不锈钢镜面反光板,透光性好,光线均匀。理解RLB158的配光曲线,才能算准照度,选对安装高度和间距。
配光曲线怎么看
配光曲线是防爆泛光灯在空间各个方向发光强度的分布图,LED防爆灯常见的配光曲线表示法有三种:极坐标法、直角坐标法和等光强曲线。对称配光的灯具,C0°和C180°剖面、C90°和C270°剖面光强分布一致,一条曲线就能说明问题;非对称配光则需要多条曲线才能完整描述。
RLB158防爆泛光灯属于泛光型配光,光束角较宽,适合大范围区域照明。与聚光型防爆灯窄光束、高中心光强不同,泛光型防爆灯把光通量分散到更大面积上,中心光强相对低,但覆盖范围广,照度均匀性更好。判断一只防爆泛光灯配光是否合理,关键看两个指标:光束角大小和光强分布曲线的平滑程度。曲线越平滑,照度越均匀,越不容易出现明暗斑驳。
配光曲线如何影响照度
照度是配光曲线在受照面上的直接体现,配光曲线决定光强分布,光强分布决定照度大小和均匀度。同一个防爆泛光灯,安装高度相同,配光曲线不同,地面照度可能差出两到三倍。
宽配光防爆泛光灯的光束角通常在90°至120°,光线分散,适合大面积区域照明。在石油化工装置区、储罐区、装卸平台等开阔场所,RLB158防爆泛光灯的宽配光能把光均匀铺开,避免局部过亮、局部过暗。但如果安装高度过低,宽配光反而导致光线重叠、无效照射,浪费光通量。窄配光防爆泛光灯的光束角在30°至60°,光强集中,适合通道、管廊、平台等狭长区域。RLB158系列中有对称配光和非对称配光两种版本可选,非对称配光适合侧壁安装,光线偏向一侧,贴合作业面照明需求。
照度计算方法
防爆泛光灯照度计算常用两种方法:
流明法
流明法用于估算灯具数量和总光通量需求,公式为E = N × Φ × UF × MF ÷ A,其中E是照度,N是灯具数量,Φ是单灯光通量,UF是利用系数,MF是维护系数,A是受照面积。
逐点法
逐点法用于精确计算特定位置照度,根据配光曲线的光强分布和距离,逐点累加多只灯具的照度贡献。
以RLB158-60W防爆泛光灯为例,LED光通量约4000至7000Lm,在危险场所一般照明中,安装高度6至8米,利用系数按0.6、维护系数按0.7估算,单灯可覆盖约40至60平方米,维持平均照度能达到100lx以上,满足GB 50034对普通加工区不低于200lx的要求需适当加密布灯。实际布灯时,安装高度和间距必须结合配光曲线的光束角来确定,宽配光灯具间距可以适当放大,窄配光灯具间距需缩小,否则均匀度不达标。
照度均匀度不能忽视
GB50034要求照度均匀度U0(最小照度与平均照度之比)不低于0.6,工作区域一般不低于0.7。RLB158防爆泛光灯的配光曲线较平滑,均匀度条件好,但安装间距过大时均匀度会明显下降。均匀度不足的后果是暗区照度低于安全作业要求,而亮区照度过高造成眩光,两者都影响作业安全。布灯时参考配光曲线的光束角确定最大间距,通常不超过安装高度的1.5倍。
配光与安装的配合
配光曲线决定光线往哪里走,安装方式决定光线最终照到哪里,RLB158防爆泛光灯支持吸顶、吊杆、侧壁等多种安装方式。侧壁安装时选用非对称配光型号,光线偏向通道方向,避免照到对面墙壁浪费光通量。吊杆安装时选用对称配光型号,光线向四周均匀扩散,适合装置区中央布灯。安装角度也需要配合配光曲线调整,泛光型防爆灯一般建议灯具轴线与水平面夹角15°至30°,让光束中心对准主要作业区域。
RLB158防爆泛光灯的配光曲线不是纸面数据,而是布灯设计的基础依据,看配光曲线选型号,按配光曲线定间距,结合安装高度算照度,RLB158防爆泛光灯才能在石油化工和矿山危险场所把照明效果做到位。配光曲线决定了防爆泛光灯照度分析的精度,也决定了危险场所照明的安全底线。
