石油炼化厂区的防爆投光灯安装角度,在选型完成后才进入实际验证阶段。选型只解决一半问题。灯具支架的水平旋转和垂直俯仰设置,直接决定巡检通道照度均匀度、眩光水平和长期维护成本。
壁装防爆投光灯角度调节
壁装方式多用于装置区围墙、建筑物外墙和塔器平台护栏,灯具通过U型支架与墙面连接。角度调错,眩光立刻出现。水平旋转关节松开紧固螺栓后可对准目标区域,垂直方向通过支架与墙座固定孔配合,常见俯仰范围为±30°至±60°。
壁装防眩的核心约束是安装高度与人员视线夹角,安装高度低于2.5m时,出光面与视线夹角偏小,LED芯片容易进入视野。把安装高度控制在2.5m以上,灯体向下倾斜15°至30°,主光束中心指向地面或操作面。宽度超过3m的巡检通道可采用对侧壁装交错布置,两排光束在通道中部叠加。
支架紧固工艺决定角度能否长期保持,炼化厂区设备运行产生持续低频振动,未锁固的紧固件会逐步松动。壁装U型支架与墙座连接螺栓应使用防松垫圈或螺纹锁固胶,紧固力矩按安装说明书执行。安装后48h内做首次紧固复核,之后纳入季度维护。
平台罐顶用座装防爆投光灯
座装方式适用于罐区围堰、装卸栈台和钢结构操作平台等无垂直墙体依托的区域。底座先定水平,再调俯仰。法兰盘底座支持360°水平旋转,垂直调节覆盖向上仰角60°至向下俯角45°。
座装对固定稳定性的要求高于壁装,底座法兰盘需要与安装面形成多点可靠连接。法兰盘至少用4颗不锈钢膨胀螺栓固定,螺栓直径不小于M10,锚固深度按安装面强度确定。钢结构平台宜用贯穿螺栓配合双螺母锁紧。罐顶曲面安装时,弧形支架或斜垫铁补偿曲率,避免点接触。
角度调整完成后,水平方位角和俯仰角应同步记录。记录值可与后续维护标记线对照,减少重复测量。罐区围堰内安装时,灯具底座应避开积水线,防止长期潮湿加速紧固件锈蚀。
吊装防爆投光灯角度与间距
吊装方式常见于管廊下方、大型设备上方和操作平台底部,灯具悬吊于钢结构下方。间距错,均匀度就掉。吊装间距控制在4至6m,与配光曲线匹配。
吊装时把配光长轴平行于通道走向,灯间光束在通道中线附近叠加,地面照度均匀度更容易满足要求。长轴垂直于通道时,光束在通道两侧形成过亮区域,中线附近反而偏暗。安装高度在4至6m时可选中照型或广照型配光,6至13m时可选窄配光以补偿距离衰减。

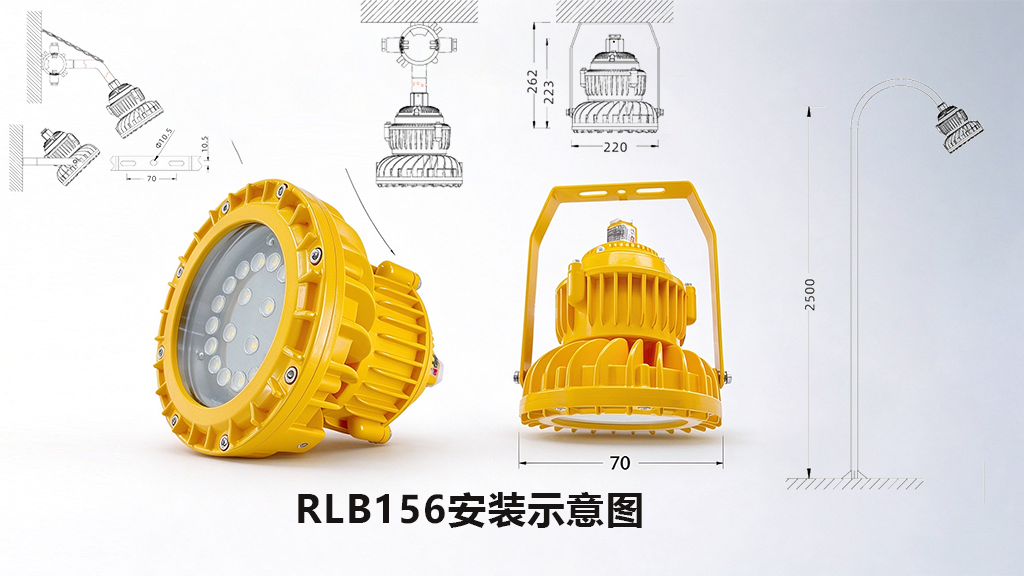

在方案比选阶段,可将RLB156防爆投光灯]作为比对基准,核对支架水平旋转与俯仰调节是否能覆盖通道走向。吊杆与灯具连接处使用平垫圈加弹簧垫圈组合,防止振动环境中螺纹回松。
防爆投光灯眩光控制与照度
防爆投光灯眩光控制不只依赖灯具防眩附件,安装高度、俯角和相邻灯具投射方向共同决定视觉感受。角度偏一点,眩光就出现。防眩纳米反光板可改变大角度出射光线方向,把杂散光折向目标区域。多灯交错覆盖时,相邻灯具主光束不交叉于同一水平面,避免局部过亮。
照度验收通常采用网格法,将巡检通道按5m×5m、精细操作区按2m×2m布置测点。现行规范一般要求室外作业区域照度均匀度不低于0.4,长时间工作场所不低于0.6。石油化工装置区操作平台和设备区地面维持平均照度可参照设计文件,精细检修区域通常更高。测点照度低于限值时,先调相邻灯具水平旋转角,让光束向暗区偏移,再考虑增加灯具数量。
角度设定完成后,维护环节决定防爆投光灯安装角度能否在振动和温差环境中保持。标记线是复位依据。在灯具支架或底座与安装面之间用记号笔画标记线,记录水平旋转角和垂直俯仰角初始位置。
安装后48h进行首次紧固复核,此时紧固件完成初期应力释放。此后每季度检查紧固件是否松动、标记线是否对齐、灯体是否因振动位移。发现角度偏移超过5°时,按标记线复位并重新紧固。维护流程同样适用于RLB156防爆投光灯这类方案比选对象。
角度调节的检验标准是地面照度分布和眩光水平,不是支架刻度。相同刻度在不同安装高度和配光曲线下产生不同照明效果。验收时以网格法实测数据为准,结合巡检人员视觉反馈做微调,把照度均匀度和眩光控制在可接受范围。季度维护先看标记线,再测网格照度;角度偏移超过5°时按标记复位并重新紧固,在照明效果下降前完成调整。
