电缆沟和地下通道的照明方案,先要处理三个约束:安装高度低、环境潮湿且有爆炸性气体风险、人员通行间歇。以RLB8183防爆低顶灯为对照参考,其吸顶形态和两档功率覆盖了这类空间的常见需求。方案不能只按灯具参数来定,还要看通道截面、巡检频次和照度目标。

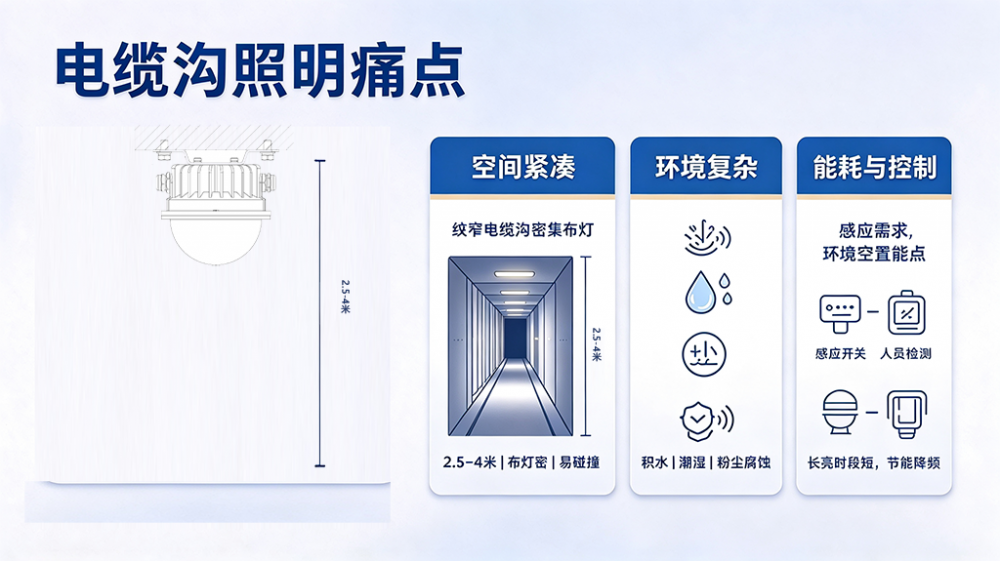

环境特点
电缆沟与地下通道环境存在以下3个特点
空间小
低顶空间的高度通常在2.5至4米之间,灯具离作业面近,单灯覆盖面积小,布灯间距比常规厂房更密。吸顶安装比吊杆安装更合适,因为吊杆会进一步压缩净空,也增加碰撞风险。
积水潮湿粉尘
环境方面,电缆沟内易积水、返潮,地下通道存在粉尘和腐蚀性渗水。防护等级至少IP66,防腐等级不低于WF2。爆炸性气体风险取决于沟内是否敷设可燃介质管道或与化工装置连通,方案中应按实际区域划分确认防爆等级。
感应控制需求
电缆沟和地下通道通常存在,人员通行频次低,需要全功率运转,保持足够照度,若无人时段维持全功率照明则产生无效能耗,需要调整照度,减少能耗,为解决这个问题,需要感应控制适配场景。

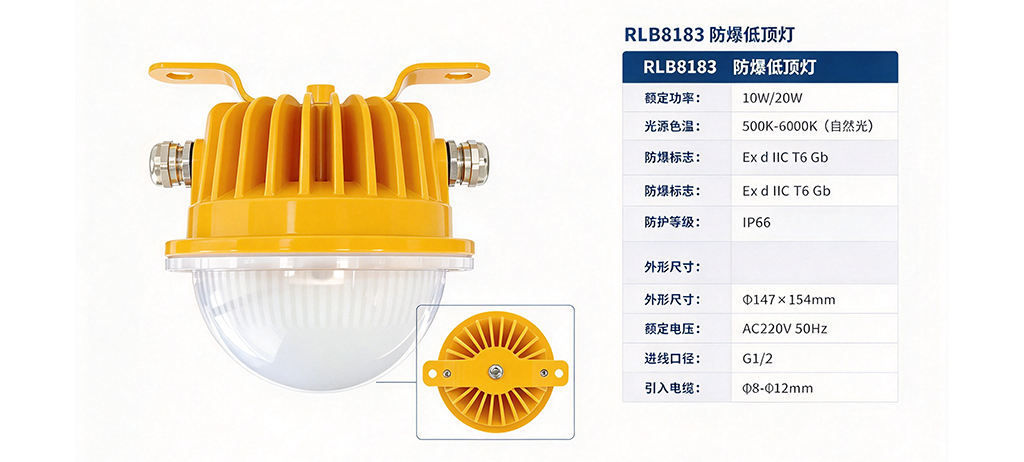

防爆低顶灯RLB8183参数适配
RLB8183防爆低顶灯提供10W和20W两个功率规格,10W对应光通量1350lm,20W对应2700lm,光效约135lm/W。光效高,能耗低,光源寿命可达50000小时。选型时先确认安装高度和通道宽度,再按照度目标反推单灯覆盖面积。
安装高度2.5米时,10W规格的纵向间距建议控制在3至3.5米。安装高度3米时,20W规格的间距可放宽至4至5米。间距再大,两灯之间的照度低谷会低于检修巡视的可接受水平。通道宽度超过2米时,单排布灯难以覆盖全宽,需要两侧交错布置或双排对称布置。
灯具外形尺寸为Φ147×154mm,结构紧凑,在窄体电缆沟内占用空间小,对环境空间的依赖范围更大。沟内空间有限,灯具外凸过多会妨碍电缆敷设和人员通行。
RLB8183防爆等级与温度组别适配
RLB8183防爆低顶灯的防爆标志为Ex db IIC T6 Gb,粉尘防爆标志为Extb IIIC T80℃ Db。这一等级覆盖1区、2区气体环境和21区、22区粉尘环境。IIC级是气体防爆等级中的最高级别,可覆盖氢气、乙炔、二硫化碳等最易点燃的气体组别。
T6温度组别代表灯具在最不利条件下表面温度不超过85℃,闪点低于85℃的物质,如汽油、苯、乙醇,要求灯具温度组别不低于T3或T4。T6的余量更大,对于电缆沟内可能积聚的甲烷或常规石油类气体,T6提供了更宽的安全边界。
“Gb”代表设备保护级别,适用于1区或2区。“Ex db”表示隔爆型外壳,内部爆炸不会传爆到外部环境。IP66防护等级对应完全防尘和防强力喷水,适应沟内潮湿、积水、粉尘积聚的工况。WF2防腐等级覆盖户外和腐蚀性环境。
防爆等级合格不代表安装后持续合规,隔爆面、密封件和紧固件在安装中的损伤,会直接降低实际防爆性能。安装时不得用尖锐工具划伤结合面,紧固螺栓不得任意更换。检查依据可参考GB 3836.15中关于电气装置设计、选型和安装的规定。
RLB8183的微波感应模式
RLB8183防爆低顶灯可选配微波感应功能,自然光低于临界亮度时,灯具进入待机状态并开启感应。感应到物体移动后以全功率工作,一段时间内没有检测到移动物体时回到待机状态。自然光高于临界亮度时自动关闭并停止感应。
感应模式下的节能幅度与无人时段占比直接相关,在低频通行区域,能耗可降低60%至80%。无人时自动进入休眠,同时减少光源点亮时间。这一模式适合电缆沟、地下管廊巡检通道、地下泵房等场所。
微波感应模式不适用连续作业区,频繁启停会影响正常作业。也不适用探测距离和灵敏度有要求的环境,探测距离过短,人员进入照明区域后才亮灯,会出现照明延迟。另外封闭电缆沟内无自然光的环境也不适用,灯具始终处于感应待机状态,不能发挥微波感应模式的能效,浪费采购成本。

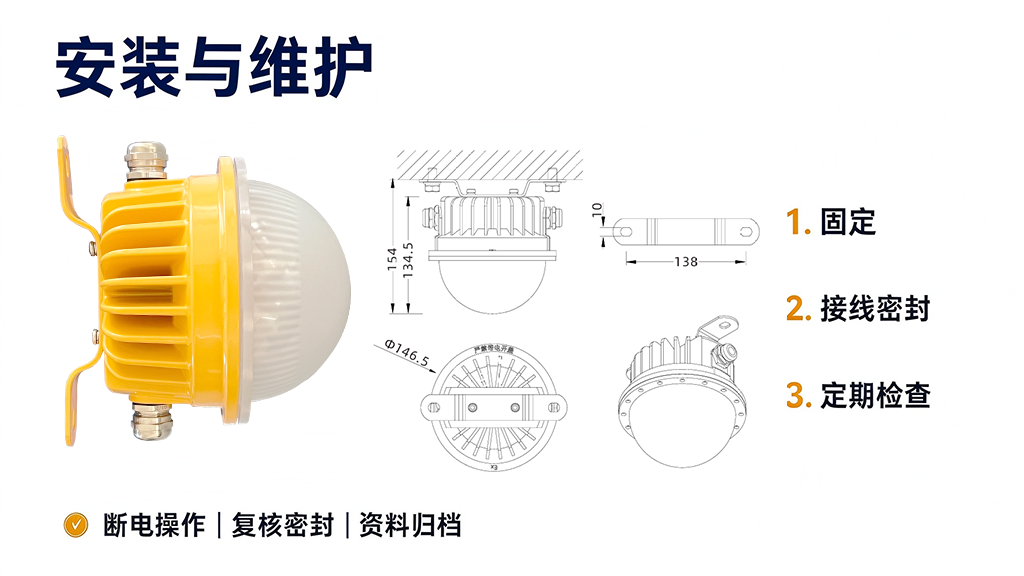

方案配置与维护周期
一套完整的电缆沟地下通道照明方案,可按区域分段配置。窄体电缆沟区段采用10W规格,安装高度2.5米左右,纵向间距3至3.5米。较宽地下通道采用20W规格,安装高度3米左右,间距4至5米。工作井、转弯处和检修点适当加密灯具或提高单灯功率。低频通行区段启用微波感应,连续作业区保持常亮。
检查项目包括密封圈有无老化变形、压紧螺母有无松动、隔爆面有无锈蚀划伤、紧固螺栓的弹簧垫圈是否压平、接地连接有无松动锈蚀。电缆沟内长期潮湿,密封件老化速度可能快于地面灯具。发现密封圈硬化或开裂时应及时更换,不得用普通橡胶圈替代防爆密封圈,维护周期建议不超过6个月。
方案落地前,先实测通道截面、安装高度和照度目标,再核算功率与间距。需要验证实际照明效果时,可获取小功率防爆灯样品进行现场测试。面对电缆沟地下通道的防爆灯选型需求可以联系荣朗防爆的技术人员获取技术支持
